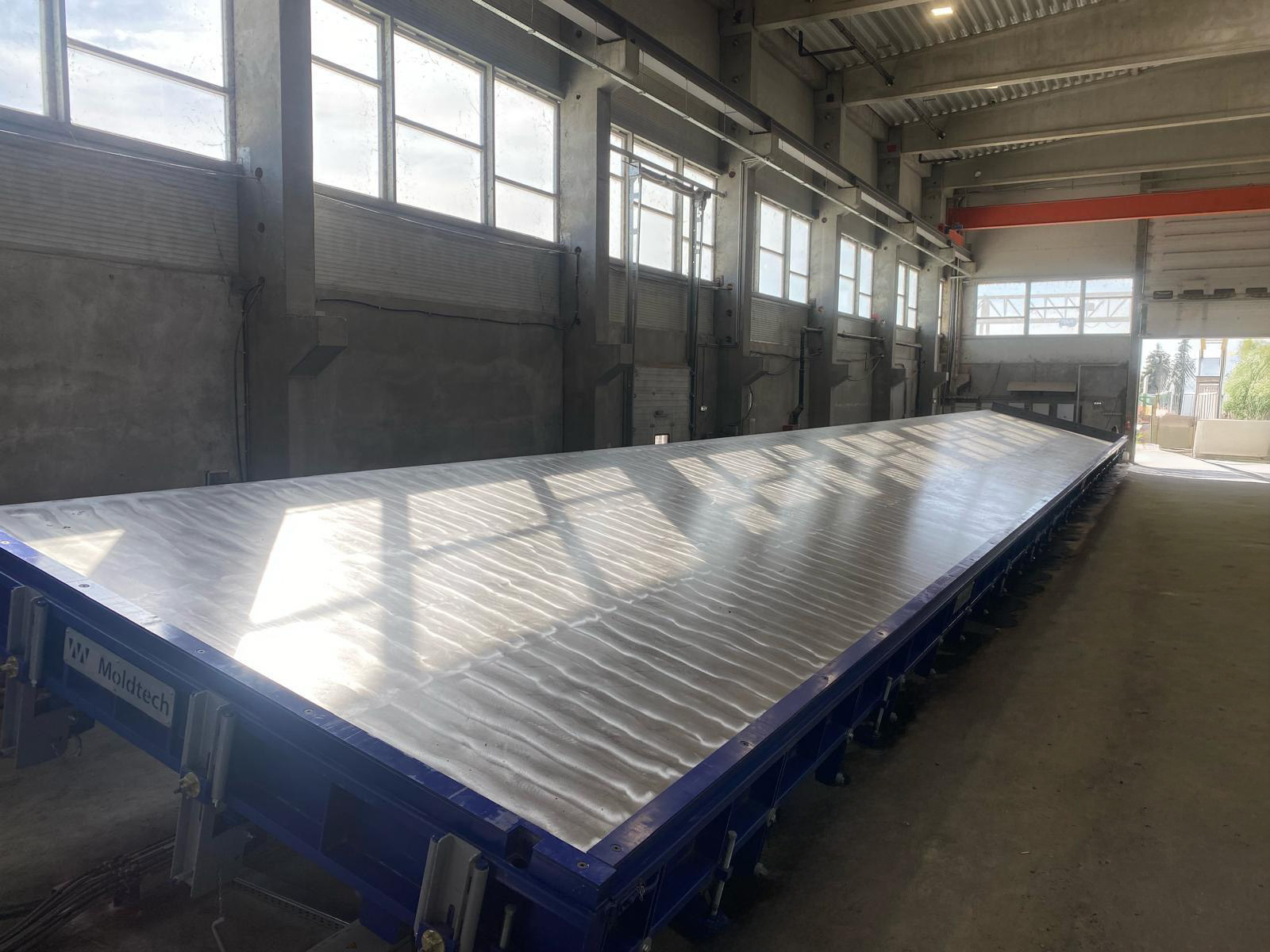

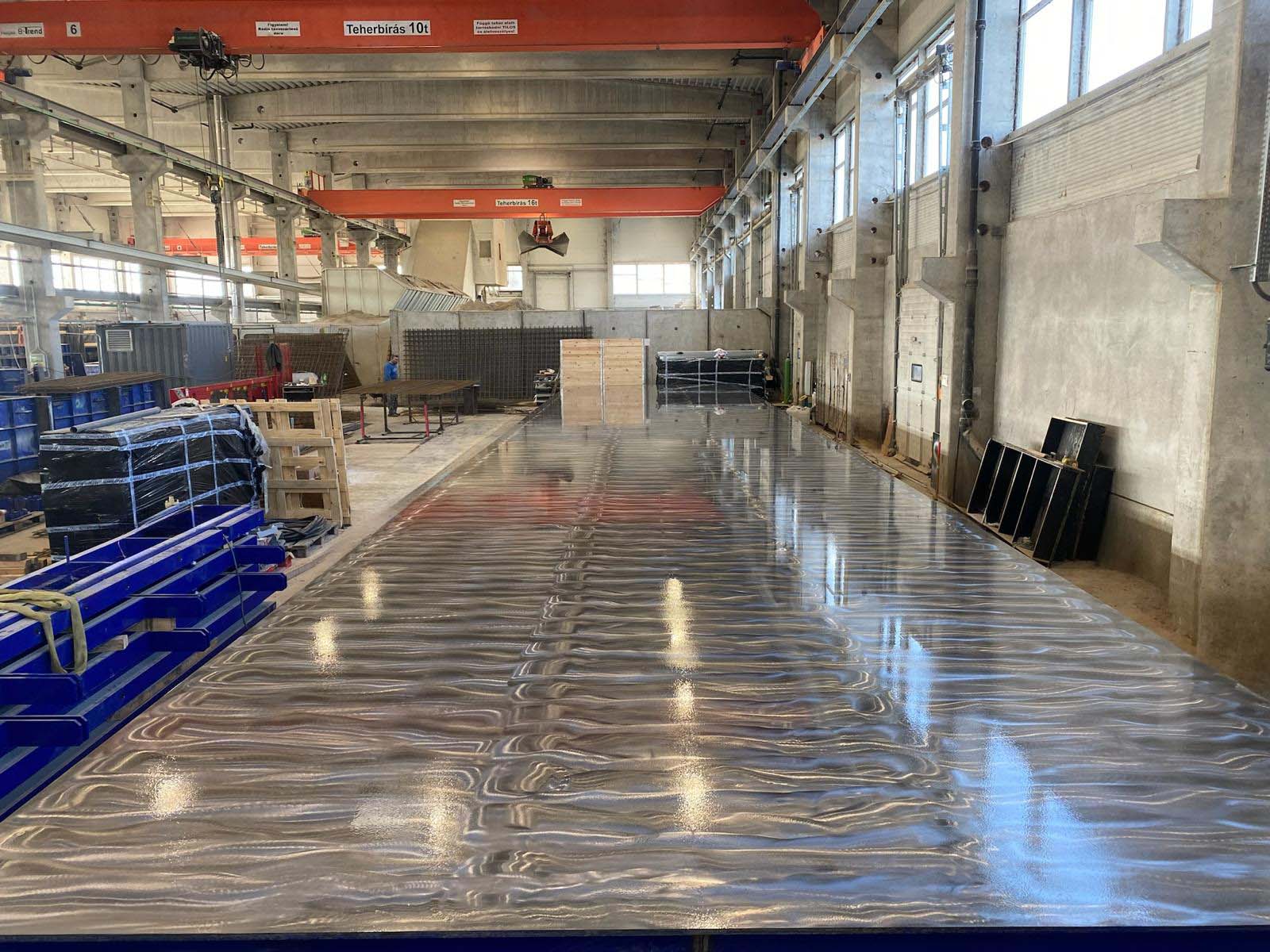

Der Kipptisch besteht aus drei Modulen mit jeweils 12 m Länge und 4,5 m Breite. Die Verbindung der drei Module bildet eine Produktionslinie mit einer Gesamtlänge von 36 m und einer Breite von 4,5 m.
Jedes Modul besteht aus:
- Festem Grundrahmen, der mittels Stützen an der Fundamentstruktur verankert ist.

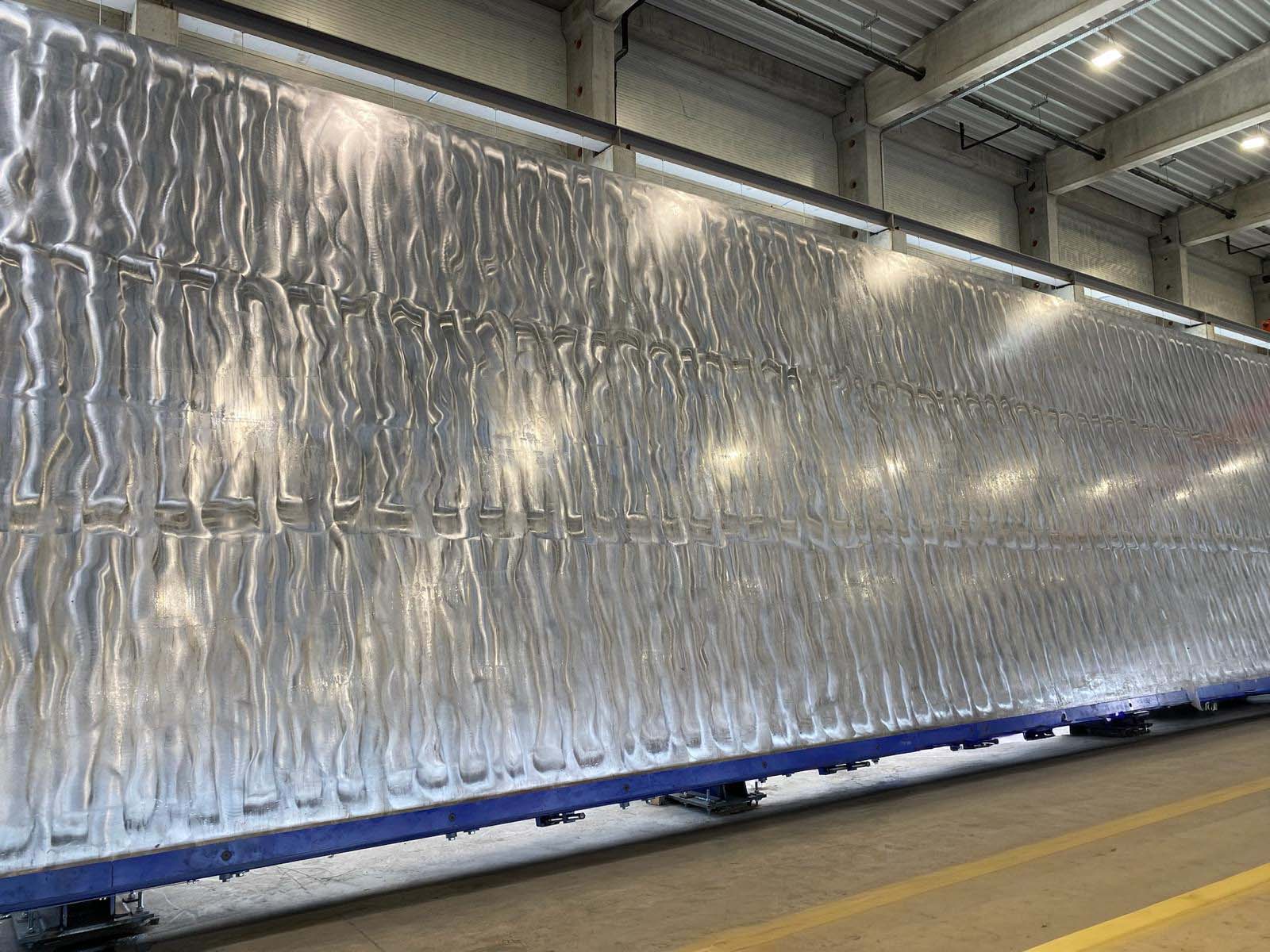

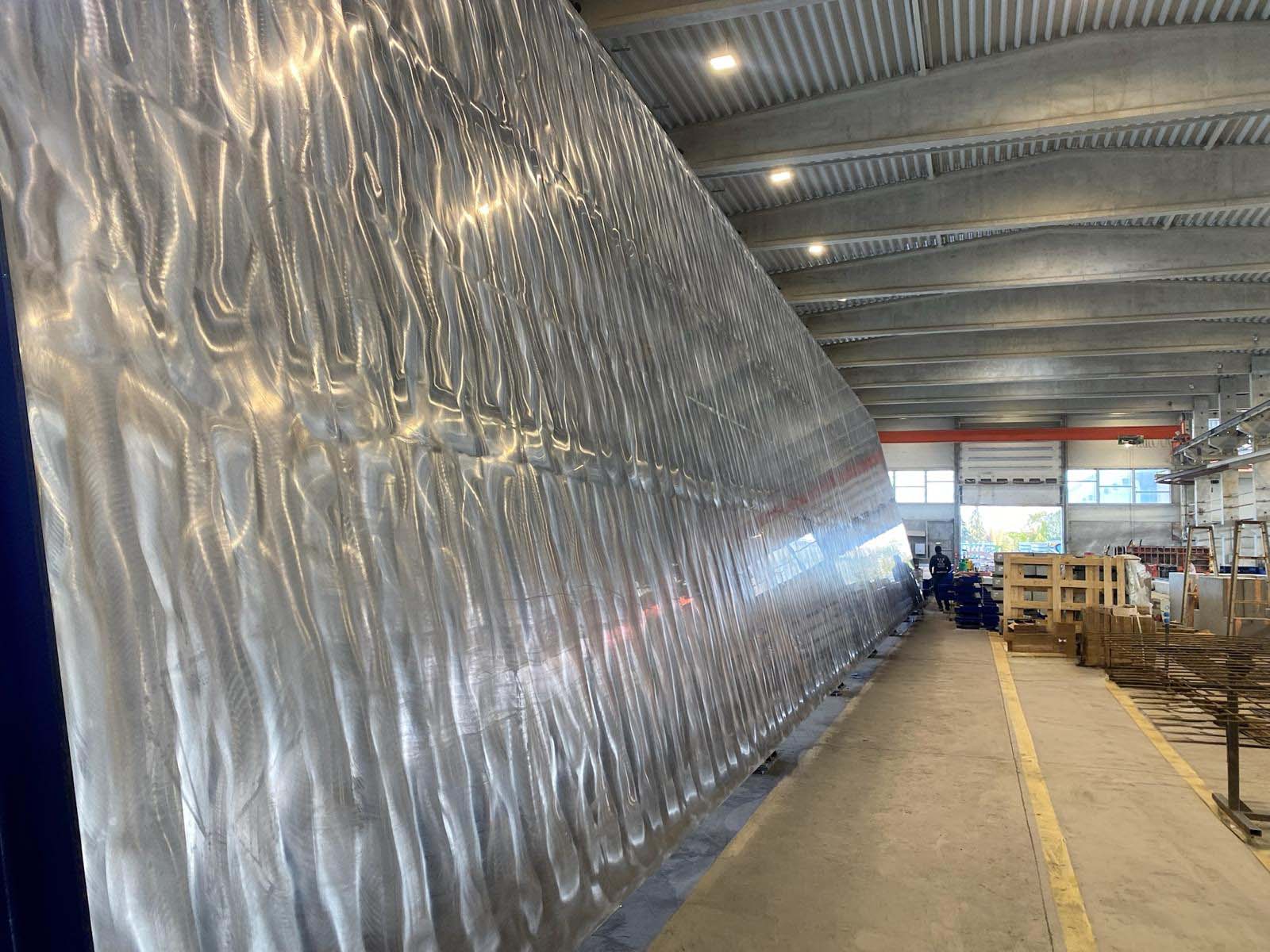

- Kippbarem Tisch, ausgelegt für eine maximale Neigung von 74°.

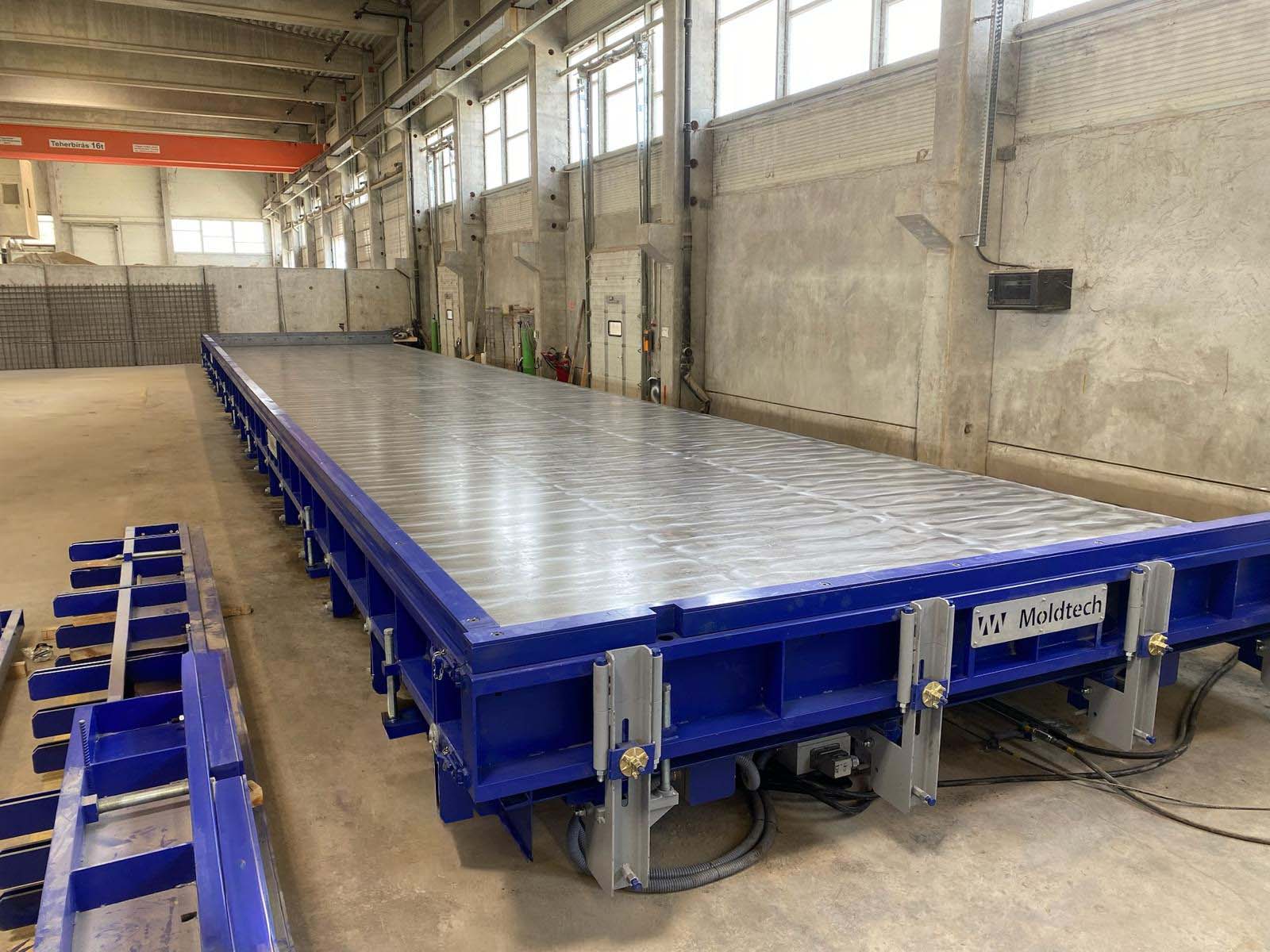

Der Tisch verfügt über eine untere Längsschalung sowie zwei seitliche Querschalungen, die mechanisch höhenverstellbar sind und die Herstellung von Elementen mit Dicken von 80 mm bis 450 mm ermöglichen.

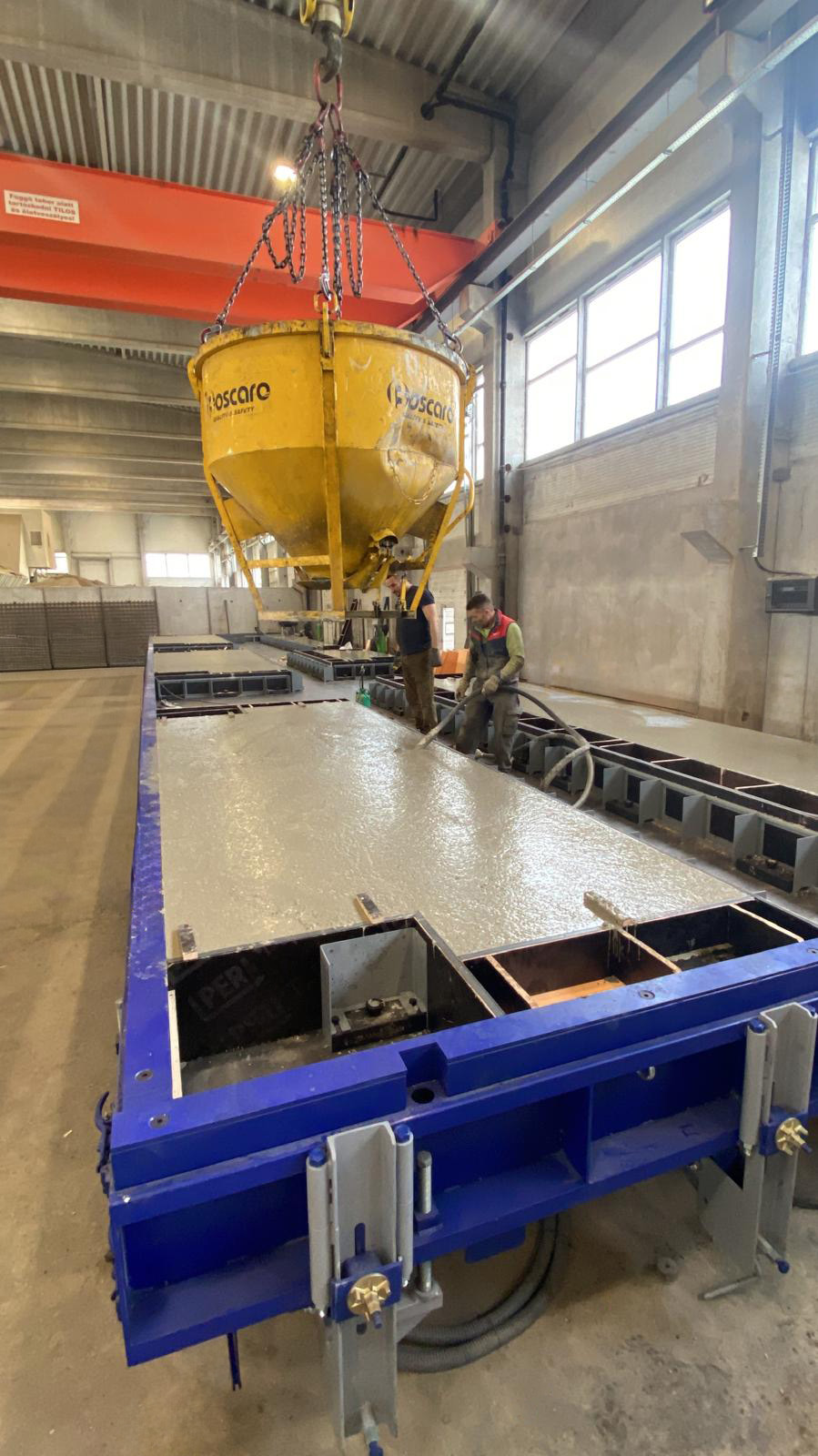

Der Tisch ist mit einem elektrischen Vibrationssystem an der Unterseite ausgestattet, das eine optimale Verdichtung des Betons gewährleistet. Zusätzlich werden Schalungen und Magnete geliefert, um die Geometrie des herzustellenden Elements zu formen.

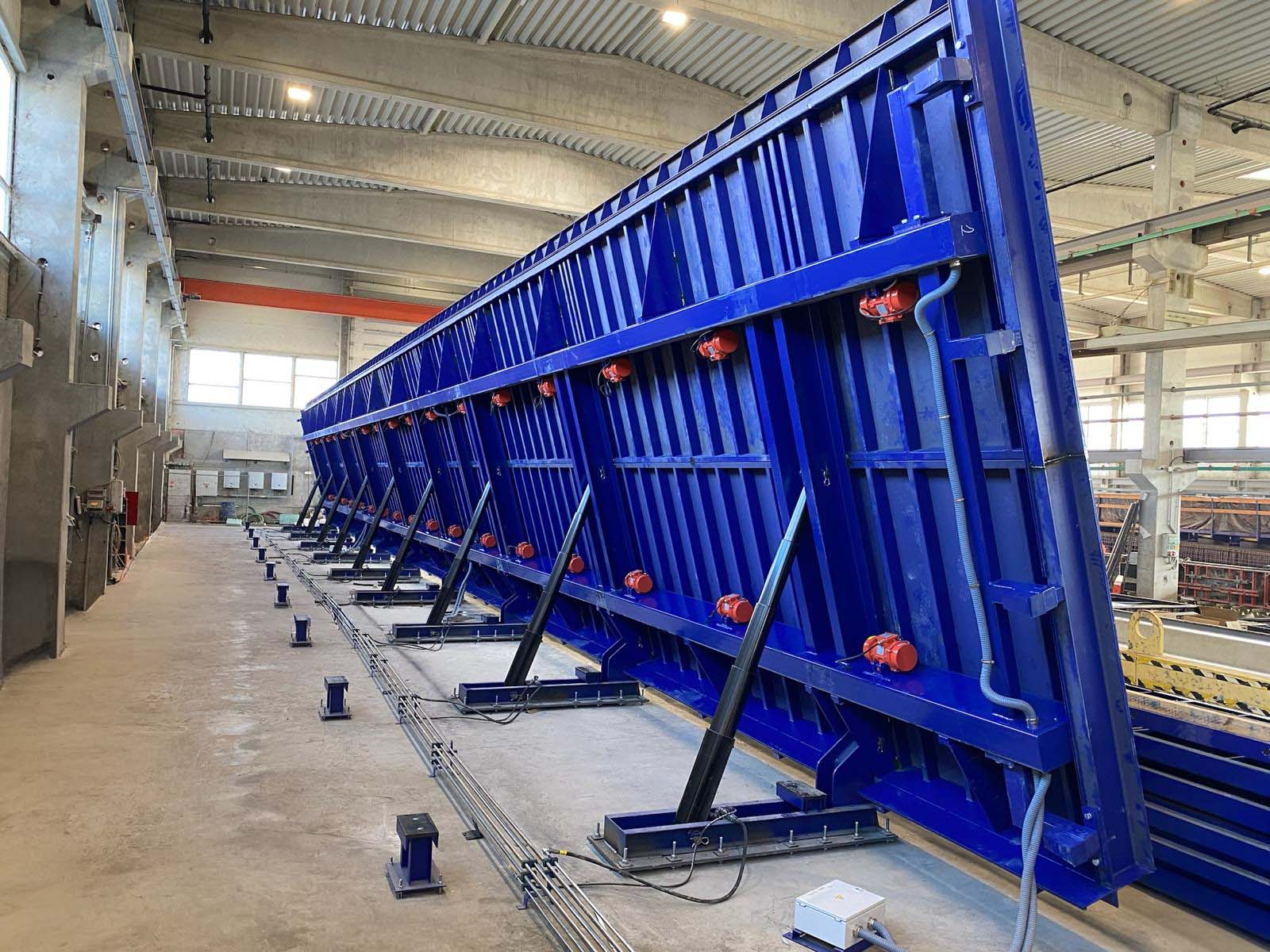

Das Kippen des Tisches erfolgt über Hydraulikzylinder, die durch ein Hydraulikaggregat und einen Hauptschaltschrank betrieben werden, welche im Lieferumfang dieser Anlage enthalten sind.
