Entwickelt für die Herstellung von vorgefertigten Wetcast Betonrahmen und Halbrahmen.
Modulare Schalung für Aufzugsschächte
Facebook
Twitter
LinkedIn
WhatsApp
Email

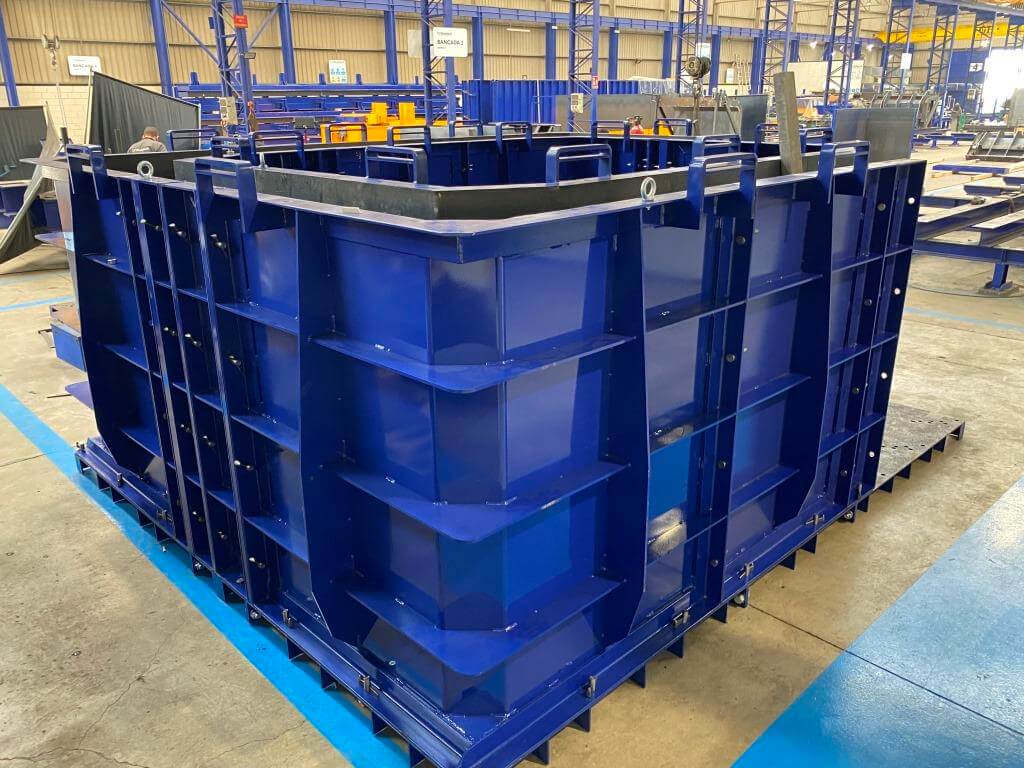

Es handelt sich um ein modulares Stahlschalungssystem, das für die Herstellung von Fertigteilrahmen aus Wetcast Beton konzipiert ist.
Der Zusammenbau und das Öffnen der Schalung erfolgt manuell, wobei die Anzahl der erforderlichen Elemente entsprechend den Abmessungen des herzustellenden Rahmens zusammengefügt wird. Je nach geliefertem Schalungssatz ist es möglich, eine Breite von bis zu 7 m zu erreichen (Abstand zwischen den Rahmenpfeilern). Das gleiche Verbindungssystem wird verwendet, um zusätzliche Ergänzungen an der Außenschalung anzubringen. Dadurch kann die Dicke der Betonfertigteilrahmen angepasst werden.

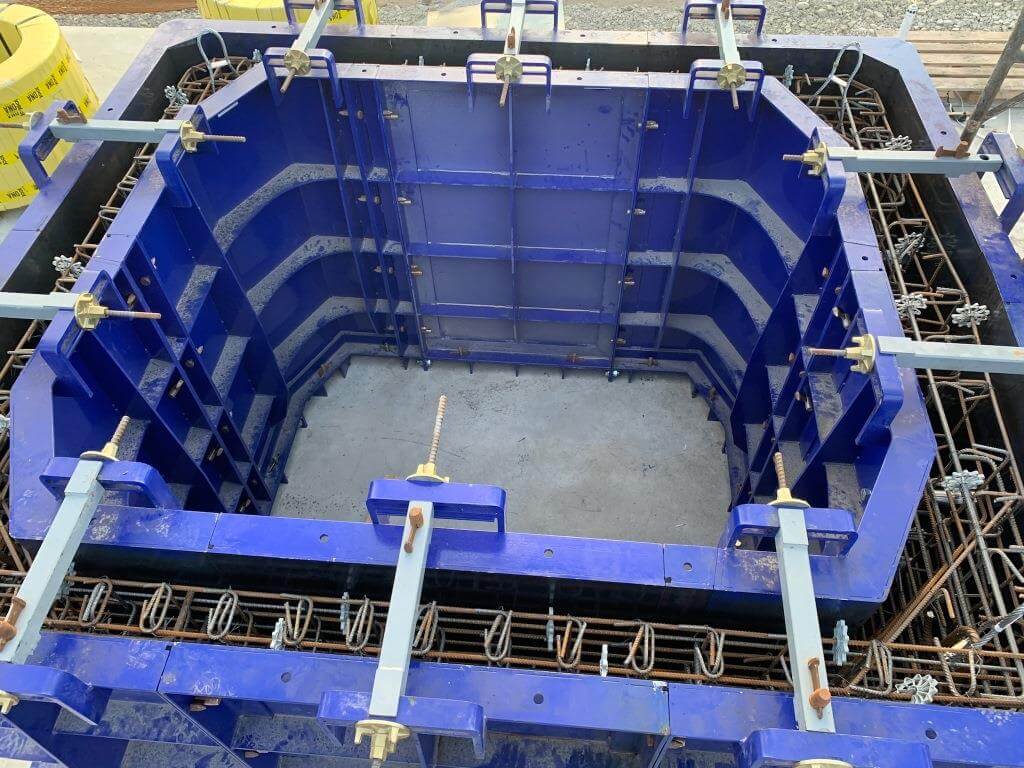

Die Sockel werden mit Schrauben-Mutter-Verbindungen montiert, während die Innen- und Außenformen mit Schrauben-Keil-Verbindungen darauf montiert werden.

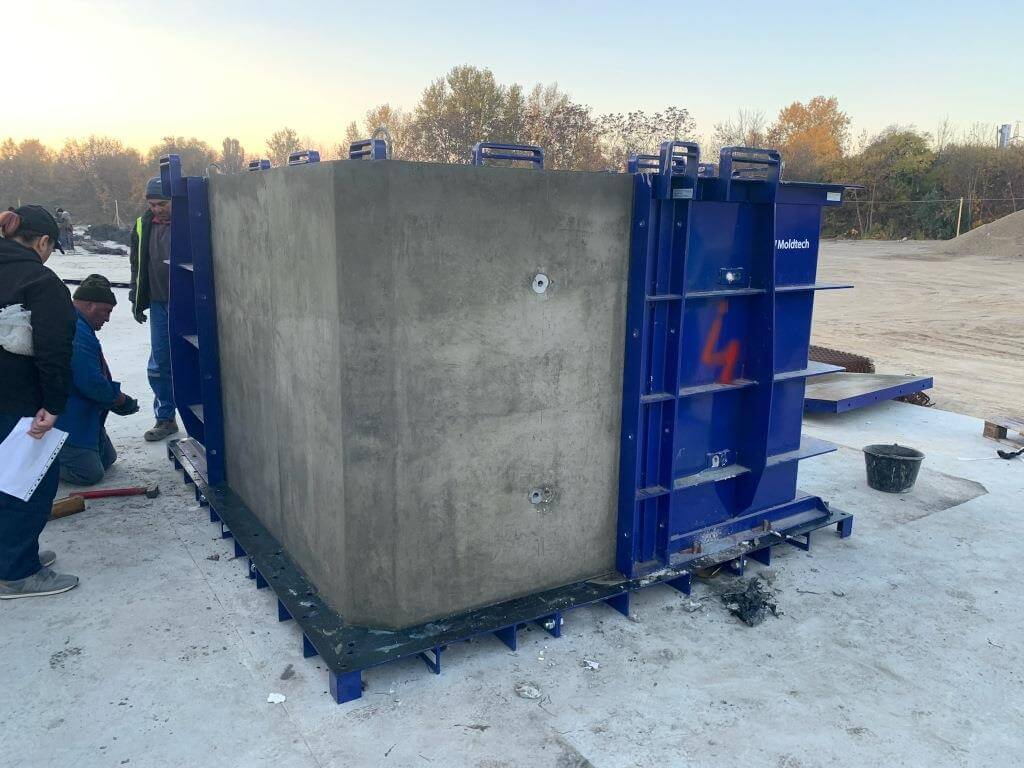

Bei der Entformung des Teils können die Innen- und Außenformen in jeweils vier Teilen entnommen werden, was bedeutet, dass sie nicht vollständig demontiert werden müssen und den Produktionsprozess von Serienteilen mit denselben Abmessungen vereinfacht.

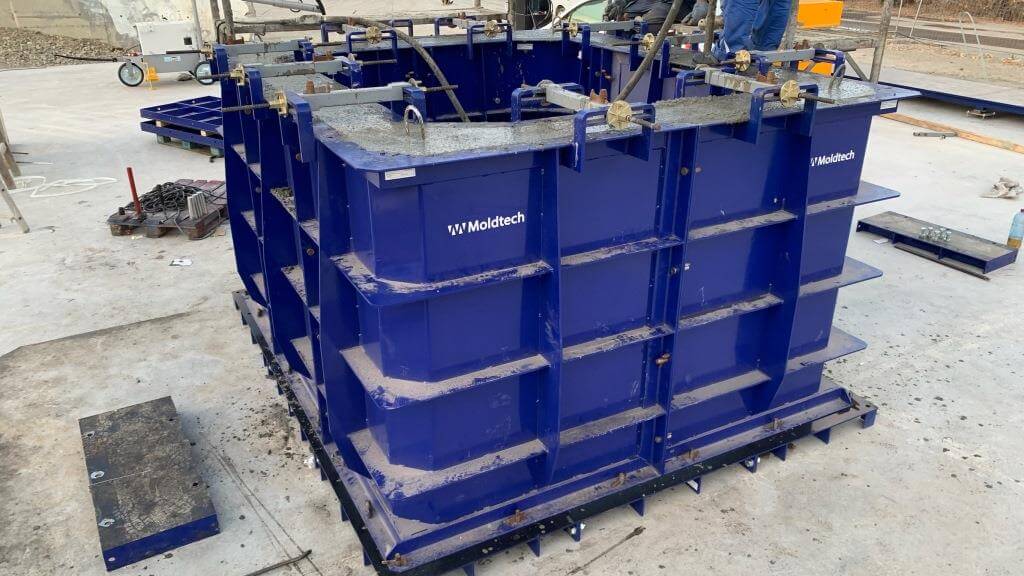

Als Sicherungssystem für das Oberteil werden Distanzrohre mit Dywidag-Stäben und Muttern verwendet.
Die Schalungsplatten sind mit Dichtungen versehen, um die Dichtigkeit der Form zu gewährleisten. Optional kann die Schalung mit speziellen Schalungsplatten ausgestattet werden, um Konsolen für die Deckenabstützung zu bilden. Es ist üblich, die Modulschalung zur Herstellung von Nut- und Federverbindungen in Aufzugsschachtelementen zu verwenden.
