Hydraulische Duplex-Schalung

Konzipiert für die gleichzeitige Herstellung von Betonfertigteilsäulen mit Kragsteinen.
Facebook
Twitter
LinkedIn
WhatsApp
Email

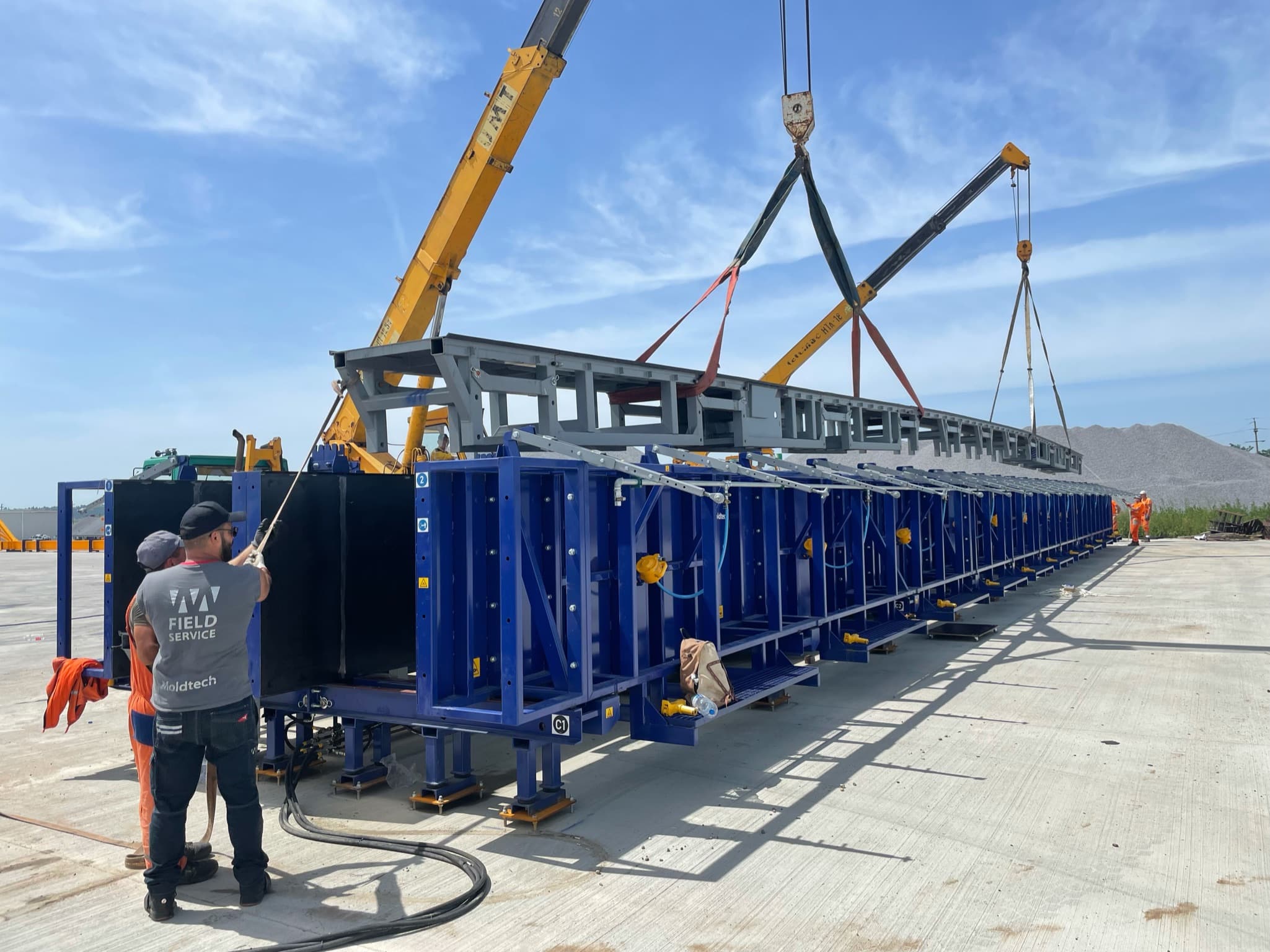

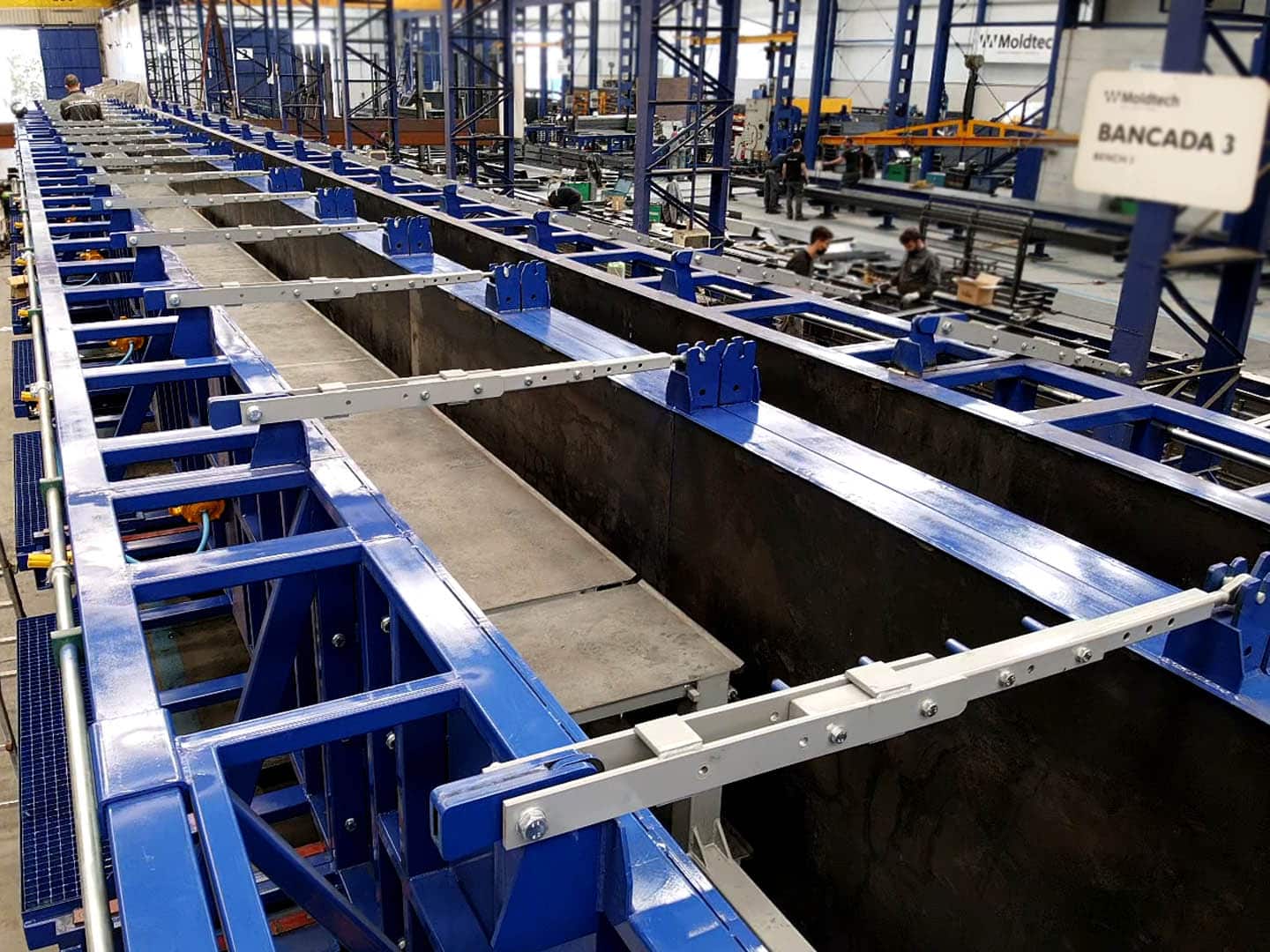

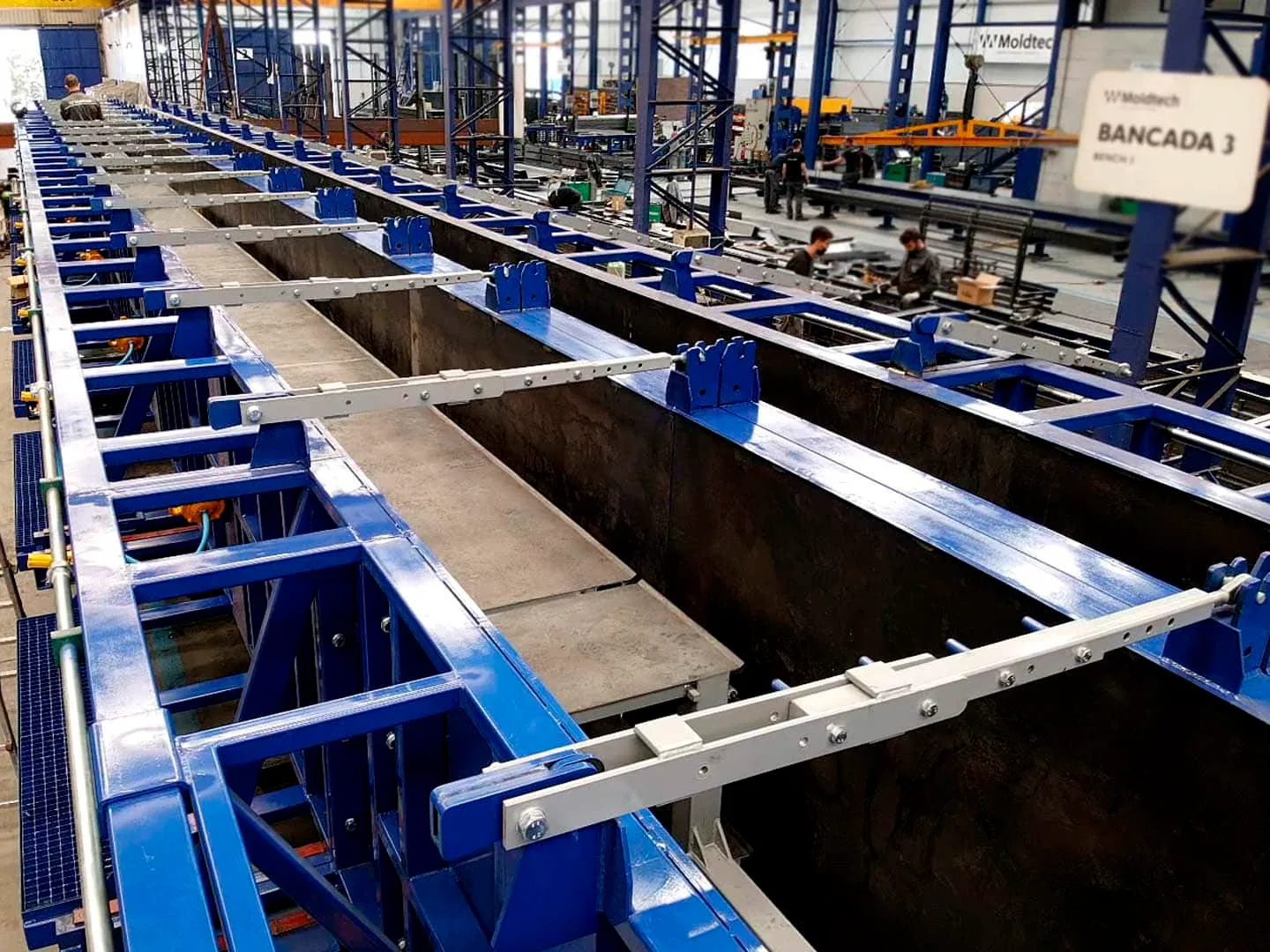

Hydraulische Duplex-Säulenschalung für Betonfertigteilsäulen mit zwei parallelen Formanlagen und der Möglichkeit, gleichzeitig zwei armierte Säulen mit unterschiedlichem Querschnitt herzustellen.

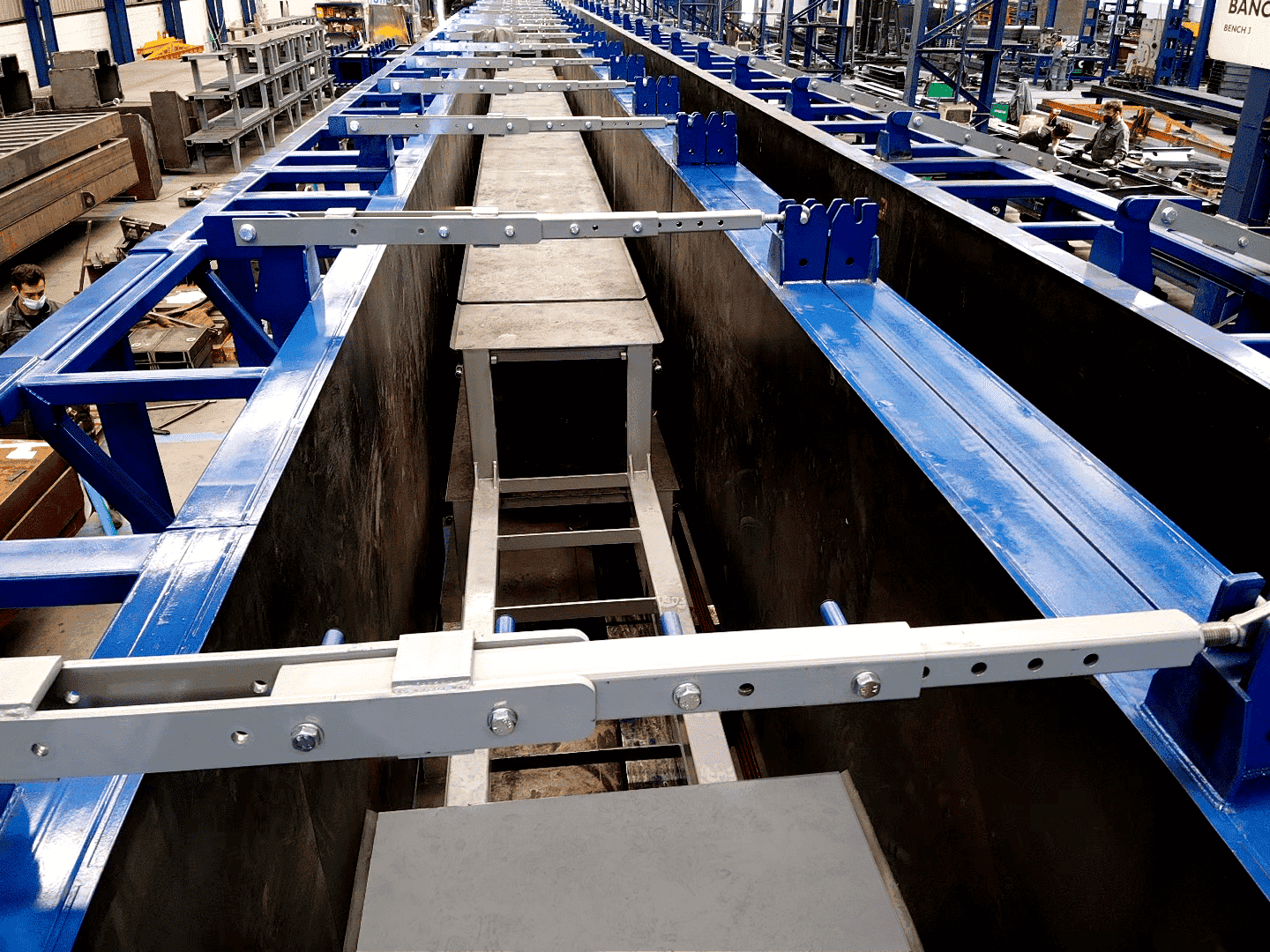

Die gebräuchlichste Version dieser Form hat zwei Außenseiten und eine Mittelplatte, die für beide Sockeln gemeinsam ist und die Herstellung von Säulen mit Kragsteinen an bis zu 3 Seiten ermöglicht. Eine andere Version dieser Form hat eine doppelte Mittelplatte, die die Herstellung von vorgefertigten Säulen mit Konsolen an 4 Seiten ermöglicht.

Das System zum Öffnen der Form kann zwar mechanisch sein, doch wird üblicherweise ein hydraulisches System mit synchronisierten Zylindern eingesetzt. Diese Zylinder bewegen die beiden Böden und zwei der vertikalen Seiten, während eine dritte Seite fixiert bleibt. Dies ermöglicht eine einfache Entnahme der vorgefertigten Säulen.

Bei geöffneter Form ist es möglich, die Sockel zu entfernen und andere für eine andere Breite einzusetzen oder sogar die Sockel in der Höhe zu verstellen, wenn sie über die entsprechende Unterstützung verfügen. Eine weitergehende Option ist die hydraulische Höhenverstellung der Sockel. Dies ermöglicht die Herstellung von vorgefertigten Säulen mit unterschiedlichen Querschnitten auf derselben Maschine.

Wie bei anderen Formen ist es möglich, mehrere Abschnitte in Serie zu montieren, um die Produktionskapazität zu erhöhen, indem die Säulen durch geeignete Abstandshalter oder Kappen voneinander getrennt werden.

Ein gängiges Produktionssystem für Kragsteinen in diesen Formen besteht aus der Kragsteinschalung und Schubladen, in denen die Schalungen eingebaut werden. Dies ermöglicht eine gewisse Bandbreite an Positionsvariationen und sogar den Ersatz der Kragsteinschalung durch eine gerade Schalung, bei der der Kragstein entfällt.

Außerdem ist es üblich, diese Formen mit einem elektrisch oder pneumatisch aktivierten Rüttelsystem auszustatten, das die Oberflächenbeschaffenheit der vorgefertigten Säule verbessert und den Beton verdichtet, wenn er mit weniger Wasser formuliert wird.

Eine weitere Produktivitätssteigerung kann durch Heizsysteme erreicht werden. Zu diesem Zweck wird ein System von Rippenrohren für die Zirkulation von Heißwasser oder Dampf in die verschiedenen Elemente der Form integriert.
