Moldtech beliefert einen Kunden in Schweden mit einem 8x2M STÜTZMAUERTISCH für ein Projekt im Jahr 2021, in Verbindung mit einem KIPPTISCH für ein Projekt im Jahr 2022.

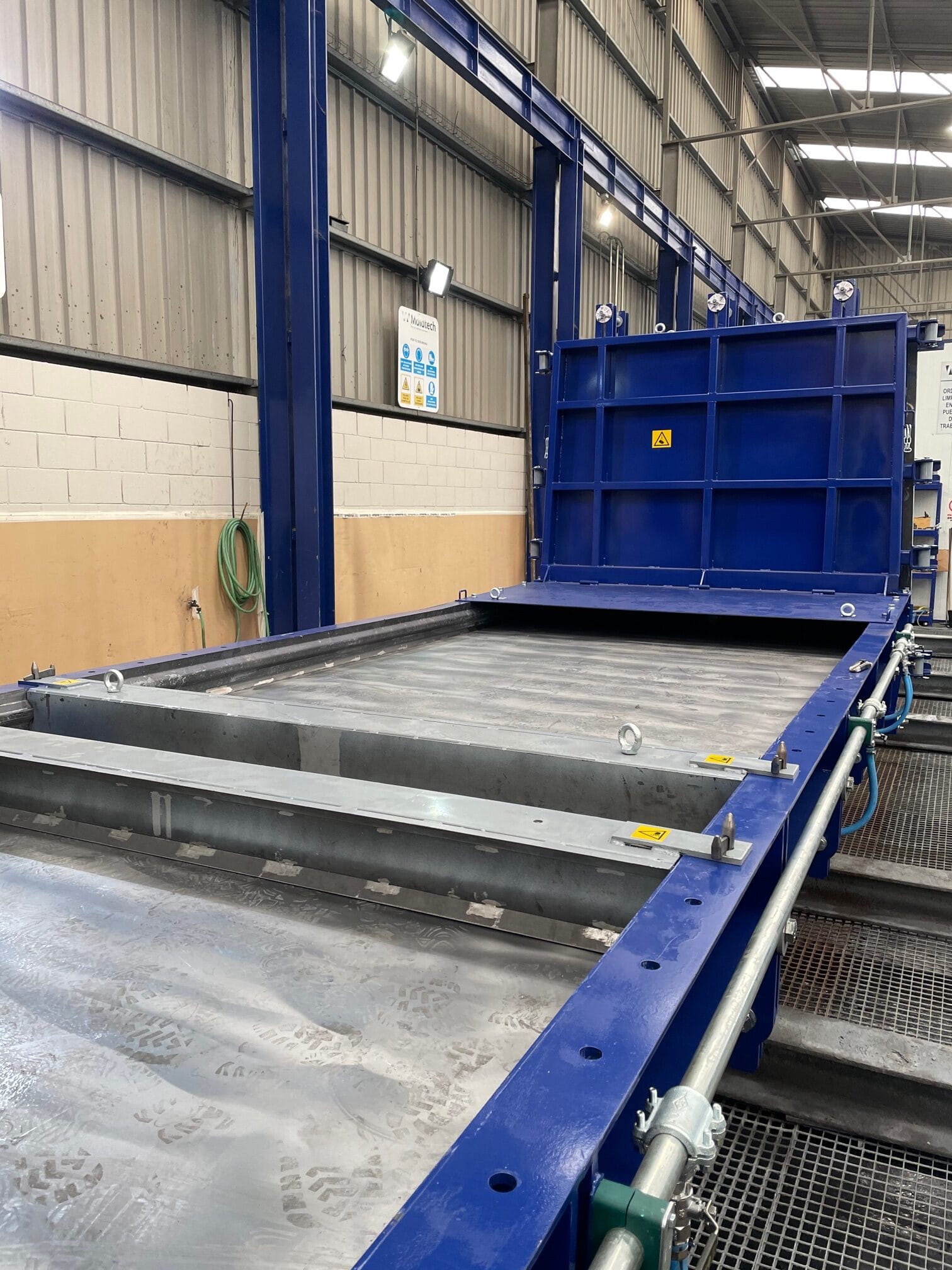

Der STÜTZMAUERTISCH ist für die gleichzeitige Herstellung von zwei L-förmigen Wänden mit einer maximalen Höhe von 3,85 m und einer Länge von 2 m ausgelegt. Der Tisch ist mit einem hydraulischen Kippsystem und einer pneumatischen Vibration ausgestattet.

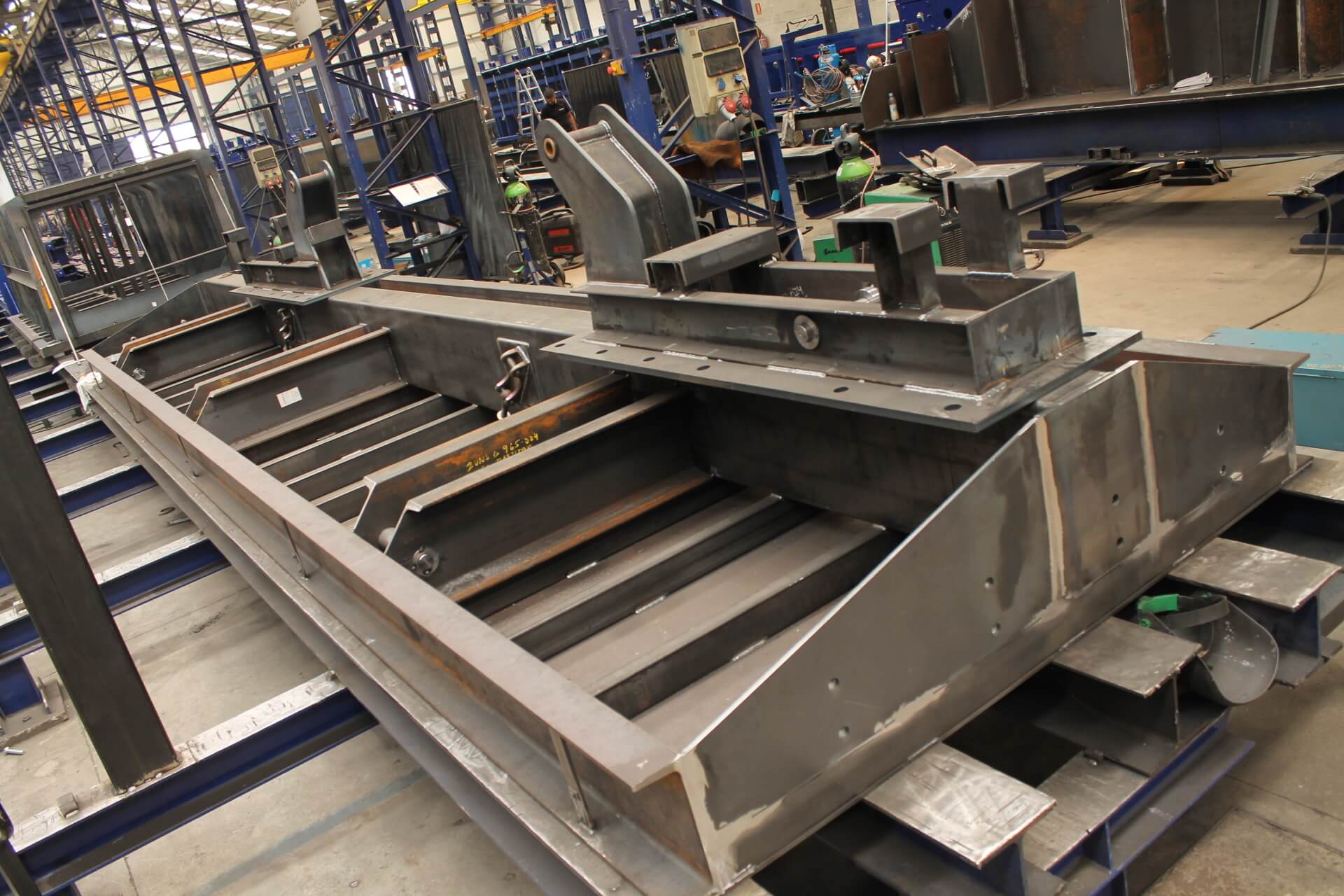

Die Anlage besteht aus einer Unterseite, einer Nut und Feder und einer Kippseite. Der Tisch wiederum besteht aus einem Rahmen mit Stützen, die mit Bolzen am Fundament befestigt sind. Der Rahmen wird auf dem Rahmen und der kippbaren Tischplatte montiert. Das Modul ist mit Hydraulikzylindern zum Kippen des Tisches und pneumatischen Rüttlern ausgestattet.

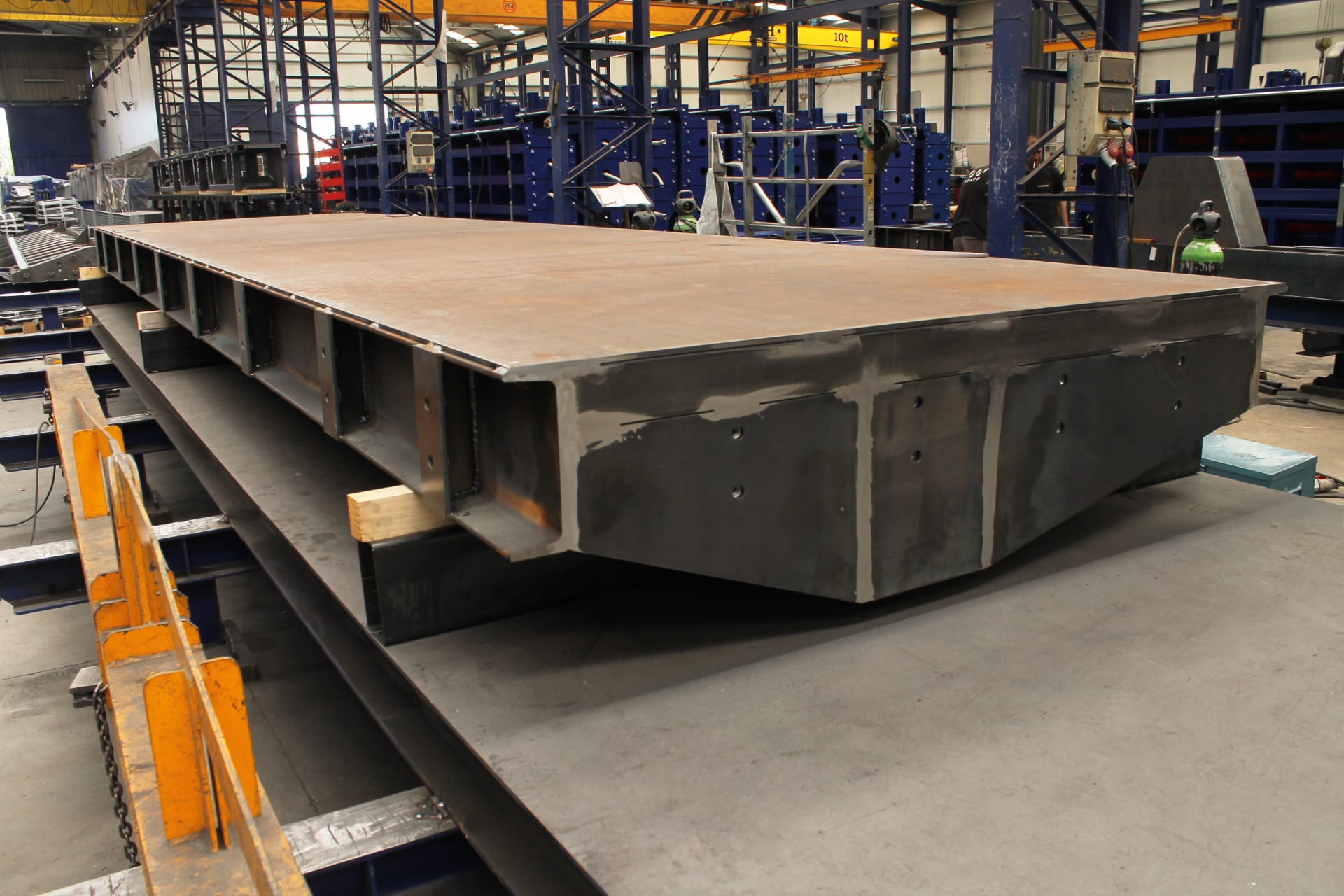

Der KIPPTISCH besteht aus einem 8 m langen und 2 m breiten Tisch, einem Rahmen, auf dem die Struktur und die Tischplatte des Kipptisches montiert sind.
Der Tisch verfügt über Stützen für das untere Band und die Seiten, die es ermöglichen, die Höhe der Auflage des Tisches in einem Bereich zwischen 100 und 400 mm Dicke mit 50 mm Sprüngen einzustellen, die je nach Konfiguration des zu fertigenden Teils angepasst werden.
Die Neigung der Tische erfolgt über hydraulische Teleskopzylinder, die von einem Hydraulikaggregat gesteuert werden und eine maximale Neigung von 75° ermöglichen. Die Tische sind mit einem pneumatischen Vibrationssystem ausgestattet.
PROJ21-003-22-015
