Molde modular para huecos de ascensor

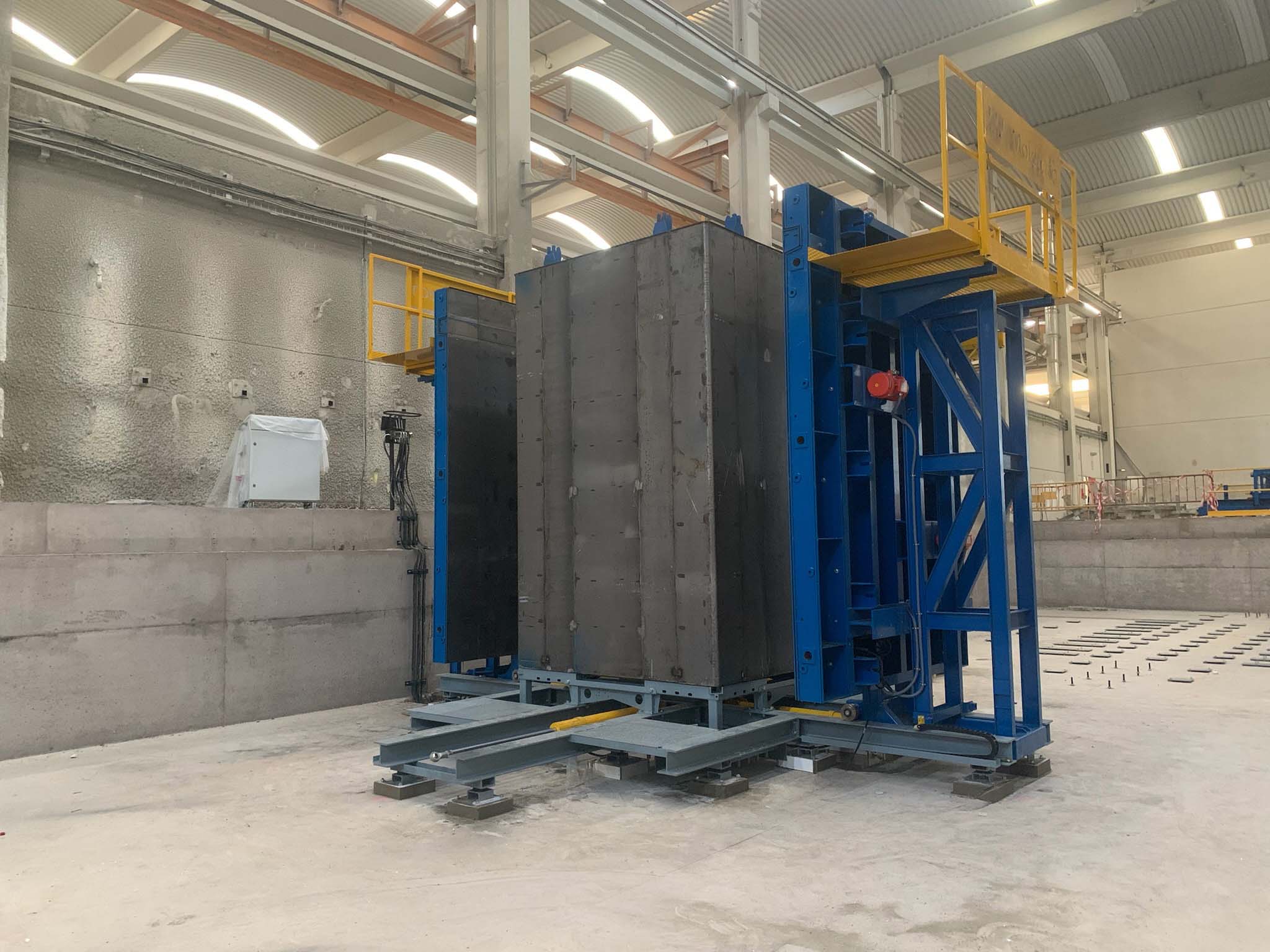

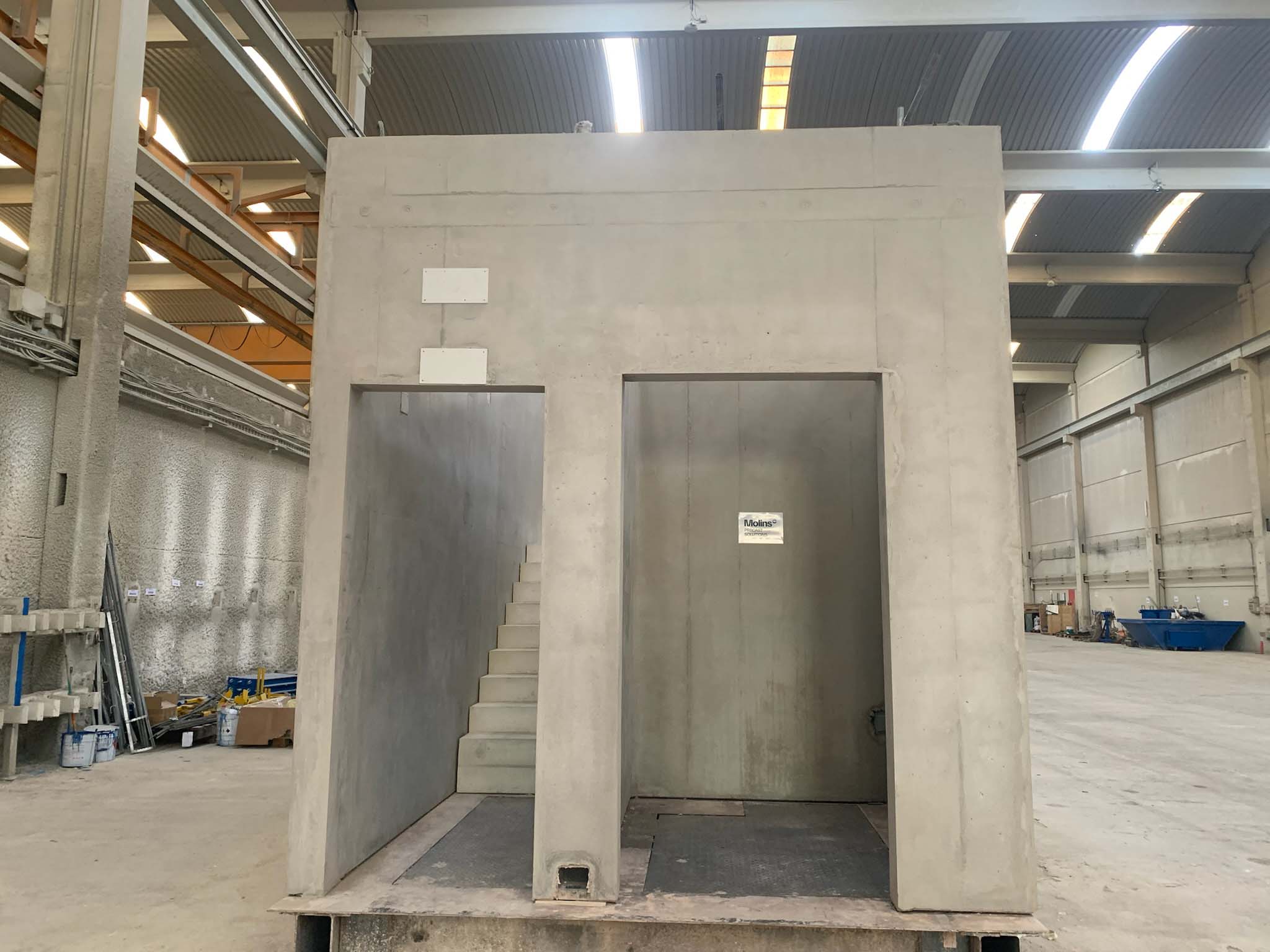

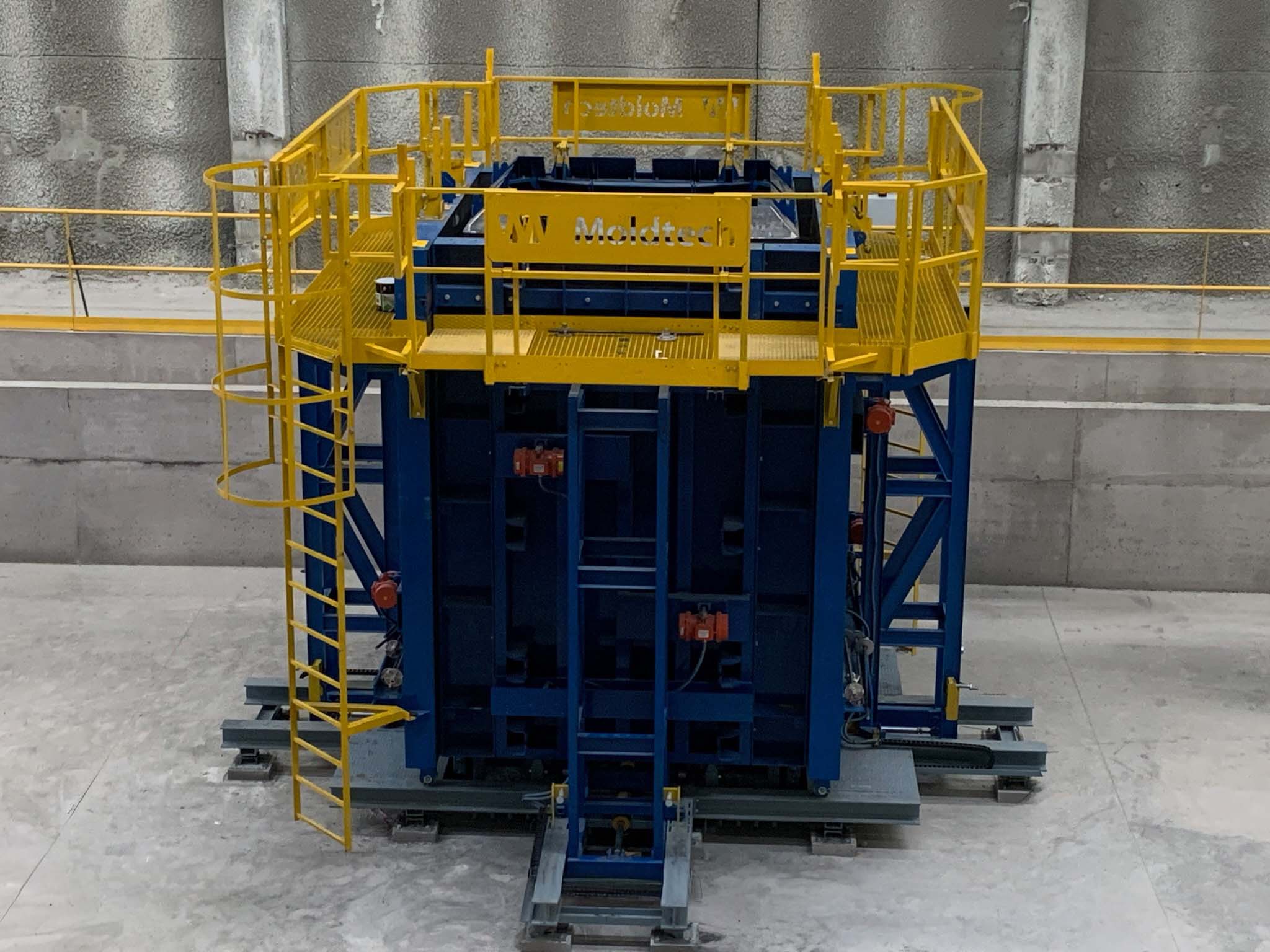

Se trata de un sistema modulado de encofrados de acero pensado para la producción de marcos prefabricados utilizando hormigón dormido.

El ensamblado y la apertura del molde se realizan de forma manual, uniendo la cantidad de elementos necesarios según las dimensiones del marco a producir. Dependiendo del conjunto de encofrados suministrado, es posible alcanzar hasta los 7m de ancho (distancia entre pilares del marco). El mismo sistema de unión se utiliza para añadir suplementos adicionales al encofrado exterior. Eso permite ajustar el espesor de los marcos prefabricados de hormigón.

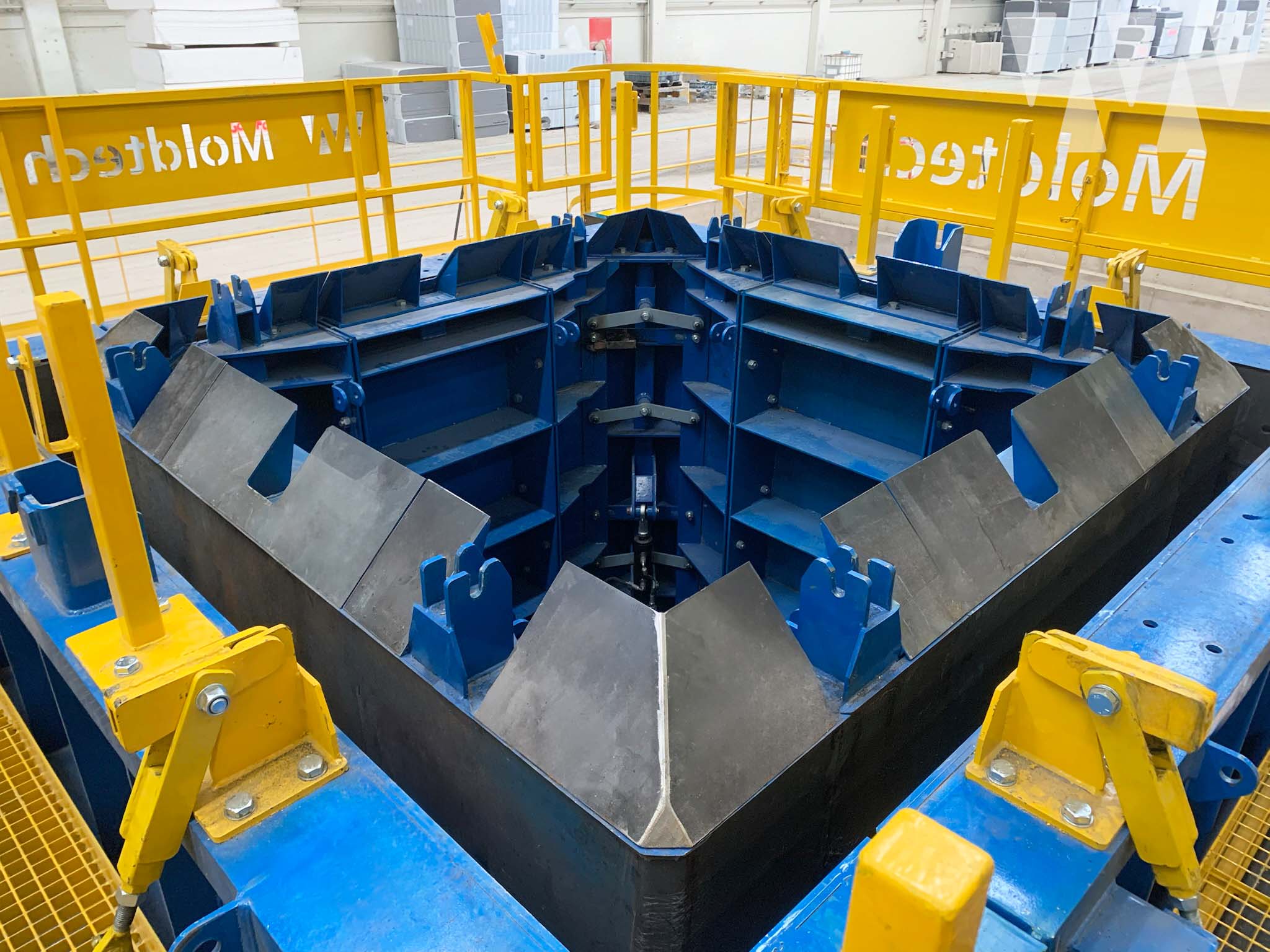

Las bases se ensamblan con uniones de tornillo y tuerca, mientras que sobre ellas se ensamblan el molde interior y el exterior mediante uniones perno-cuña.

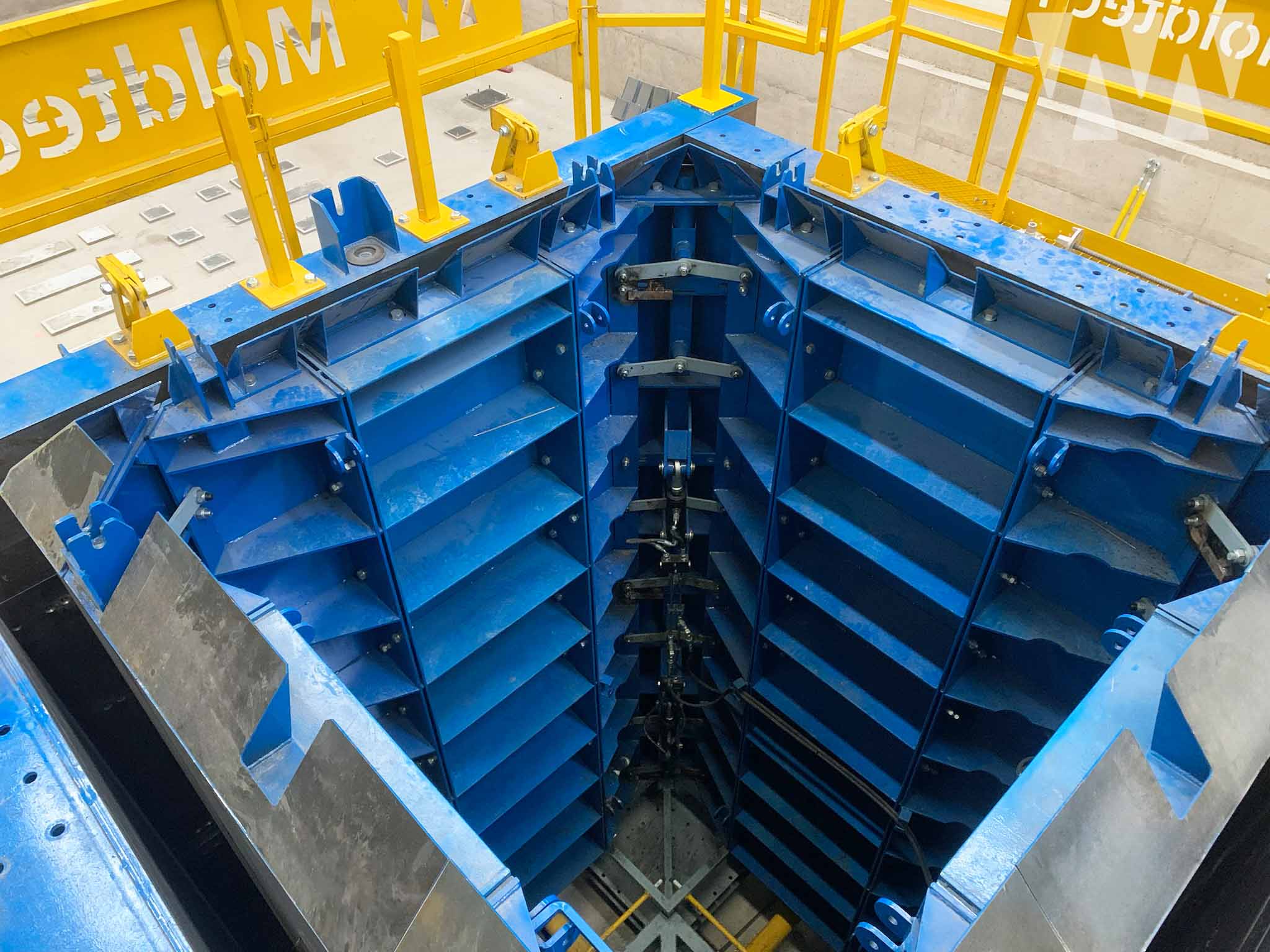

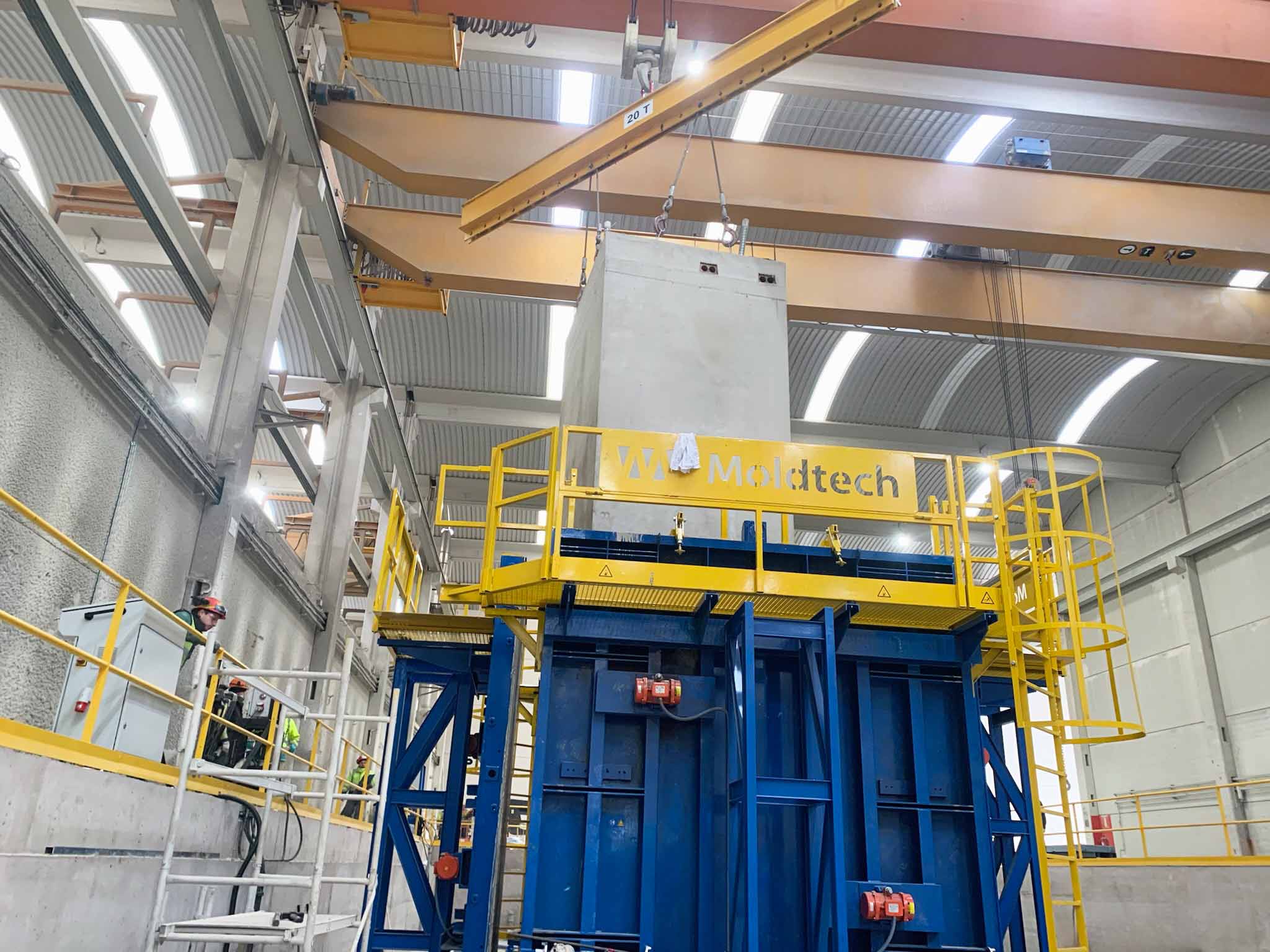

Al desmoldear la pieza, se puede extraer el molde interior y el exterior en cuatro partes cada uno, lo que implica que no han de ser desmontados completamente y simplifica el proceso productivo de series de piezas con las mismas medidas.

Como sistema de bloqueo para la parte superior, se utilizan tubos espaciadores con varillas y tuercas Dywidag.

Los paneles de encofrado cuentan con junta de estanqueidad para garantizar el sellado del molde. Opcionalmente, el molde puede contar con paneles de encofrado especiales para moldear ménsulas para el soporte de losas. Es usual diseñar el molde modular para moldear machihembrado en elementos para el hueco de ascensor.
