Doppelwandsystem

Diese Anlage ist speziell für die Herstellung von Doppelwänden konzipiert.

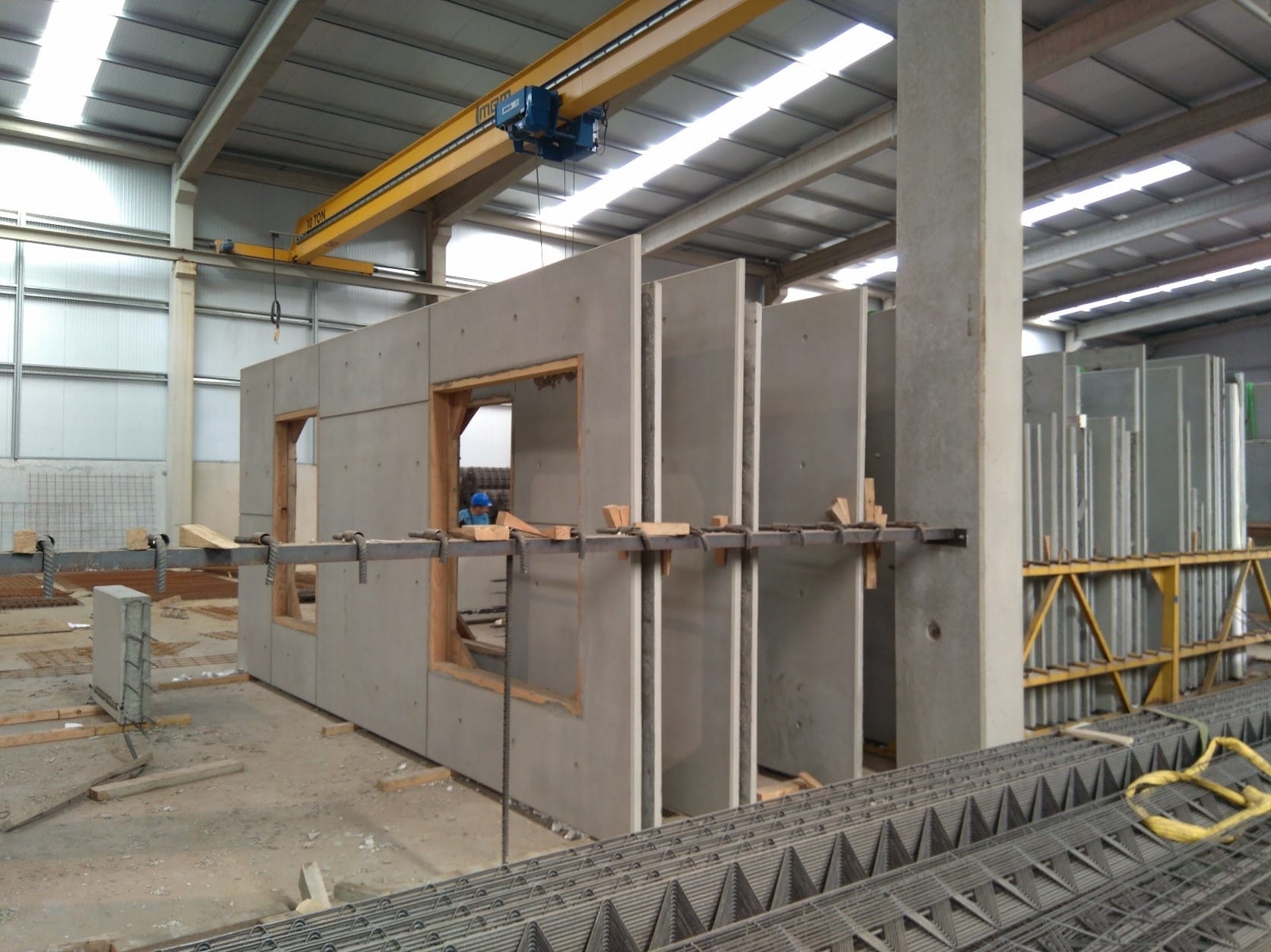

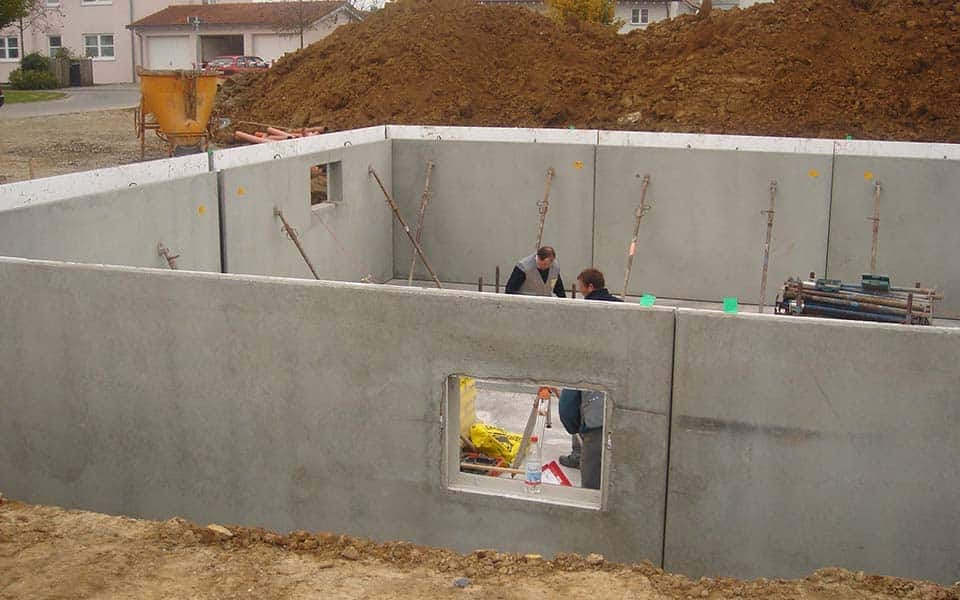

Diese Art von vorgefertigten Platten wird häufig für den Bau von Erdwällen und unterirdischen Einfriedungen verwendet. Diese hohlen Platten werden mit Bewehrung versehen, die auf das Fundament wartet, und dann mit Beton gefüllt, um eine feste Wand zu bilden. Dadurch wird eine Schalung überflüssig.
Das von Moldtech entworfene Doppelwandsystem besteht hauptsächlich aus Schalen und einem 180°-Schalenwender.

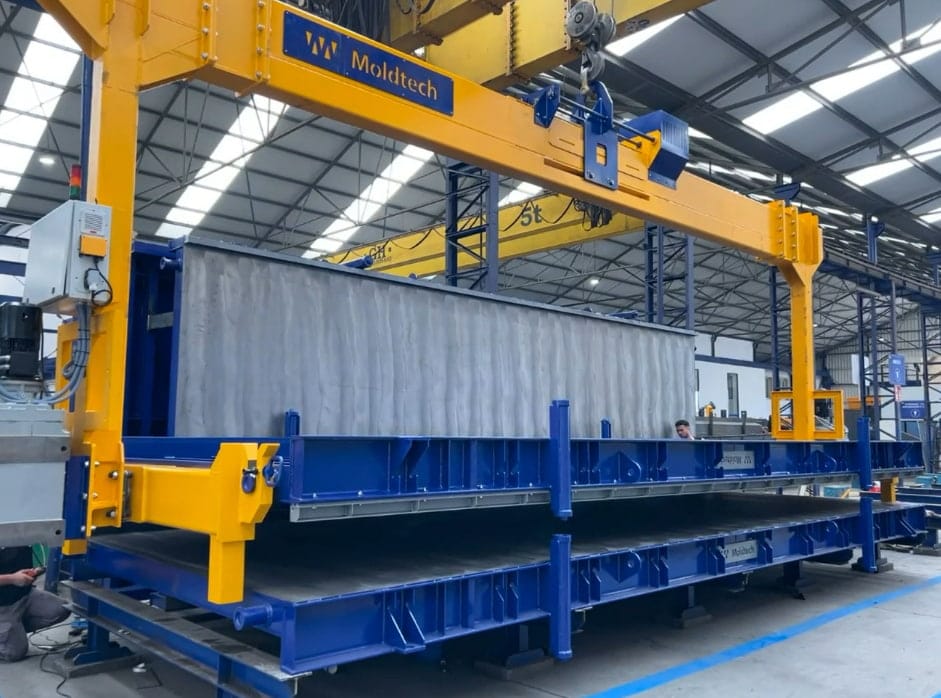

180º-TABLETTWENDER

Mit diesem Tablettwender können Tabletts angehoben und in der Luft um 180° gedreht werden, um sie auf einem anderen Tablett zu platzieren und so Doppelwände herzustellen.

Der von 2 synchronisierten Getriebemotoren angetriebene Wender wird per Fernbedienung gesteuert, um das Tablett um 180° zu wenden. Er verfügt über ein System zur Regulierung der Position des Hebehakens mittels einer Spindel, die durch einen Elektromotor aktiviert wird, um die Last vor dem Anheben zu nivellieren.

Maximale Tragfähigkeit: 12Tn

Manuelles Verriegelungssystem des Tabletts.

Spezielle doppelwandige Schalen

8x3m große Tabletten aus Strukturprofilen, speziell für Doppelwände konzipiert, mit Befestigungs-/Hebepunkten für eine Kippvorrichtung und Füßen zum Stapeln und Zentrieren der gekippten Wanne.

Vor dem Anheben und Wenden wird die Betonplatte mit Hilfe von Querrohren, die an der Palette befestigt sind, gesichert.

Diese Paletten können dann auf einem Umlaufkarussell eingesetzt werden und hätten auch die Kapazität, Paneele oder Platten und andere massive Elemente herzustellen.

Die Anlage kann durch eine Rüttelstation und eine Kipp-/Entschalungsstation ergänzt werden.

KIPPSTATION

Komplette Kippstation für 8x3m Tabletts für die Entschalung von Paneelen und Doppelwänden bei 75-80º. Das System umfasst die mechanische Fixierung der Schalen und das Kippen mit Hilfe von Hydraulikzylindern. Einschließlich Hydraulikaggregat mit Schaltschrank.

RÜTTELSTATION

Die Vibrationsstation muss über ein Vibrationssystem mit Hochfrequenz-Elektrorüttlern und einem Frequenzumrichter verfügen. Das Rüttelsystem muss außerdem über ein Verriegelungssystem mit Klemmschellen verfügen.

Ein Frequenzumrichter versorgt die Rüttler mit Strom und steuert die Frequenz des Rüttelsystems, wodurch eine perfekte Kontrolle der Verdichtung des Betons und eine bessere Qualität des Endprodukts erreicht wird.

Der Frequenzumrichter verfügt über Selektoren zur Aktivierung verschiedener Rüttlersequenzen, so dass die Vibration nur in der Mitte des Tisches aktiviert werden kann. Der Umrichter verfügt über einen Selektor für jeden Rüttler.

SCHALUNGEN

Moldtech stellt alle Arten von maßgeschneiderten Schalungen her. In diesem Fall können wir eine verschraubte (oder geschweißte) Schalung für eine der Längsseiten und eine magnetisierte Schalung, ebenfalls mit integrierten 450-kg-Magneten, für die andere Seite anbieten.

Geschraubte Schalung.

Magnetische Schalung.
