Manuelle Schalung

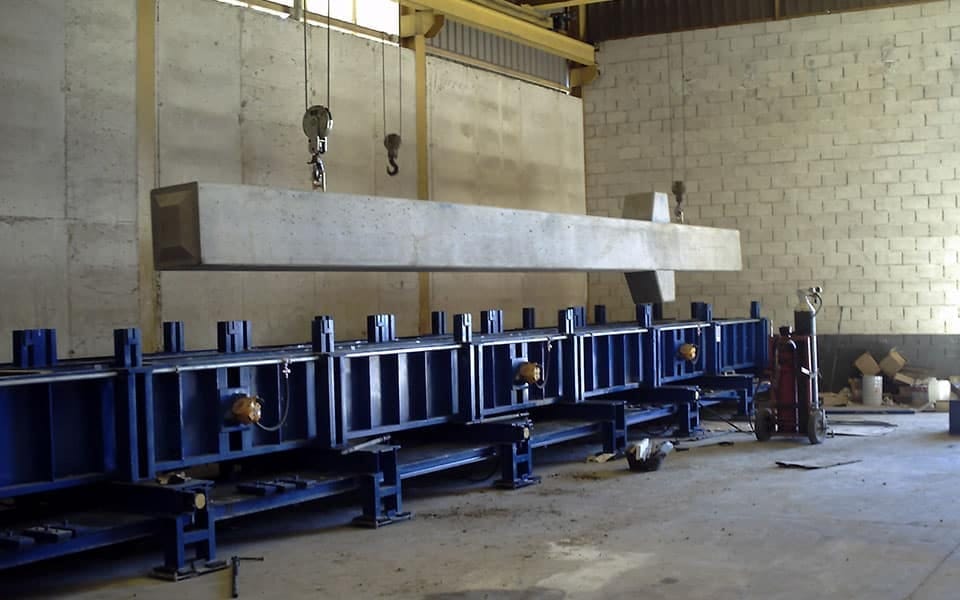

Mit der einfachen manuellen Säulenschalungen werden verstärkte Säulen auf einem Formboden hergestellt. Das Öffnen der Form erfolgt in der Regel mit einem Brückenkran über eine oder beide Klappseiten.

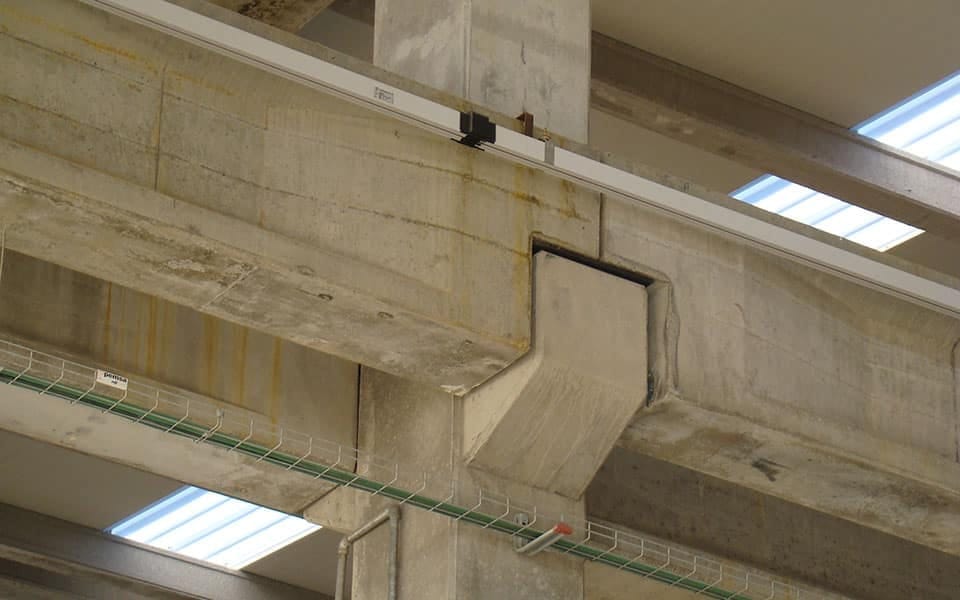

Diese Form ermöglicht die Herstellung von Betonfertigteilstützen mit Kragsteine an 4 Seiten, wobei sowohl die Länge der Stütze als auch die Anzahl und Position der Kragsteinen angepasst werden können. Diese Eigenschaft gibt der Form die Fähigkeit, die Produktion einer Vielzahl von kleinen Fertigteilstützen mit einer moderaten Investition zu übernehmen.

Manuelle Formen für Abutments können hauptsächlich unterteilt werden in:

• Einzelform (eine Arbeitslinie)
• Doppelform (Batteriebetrieb – zwei Arbeitslinien)

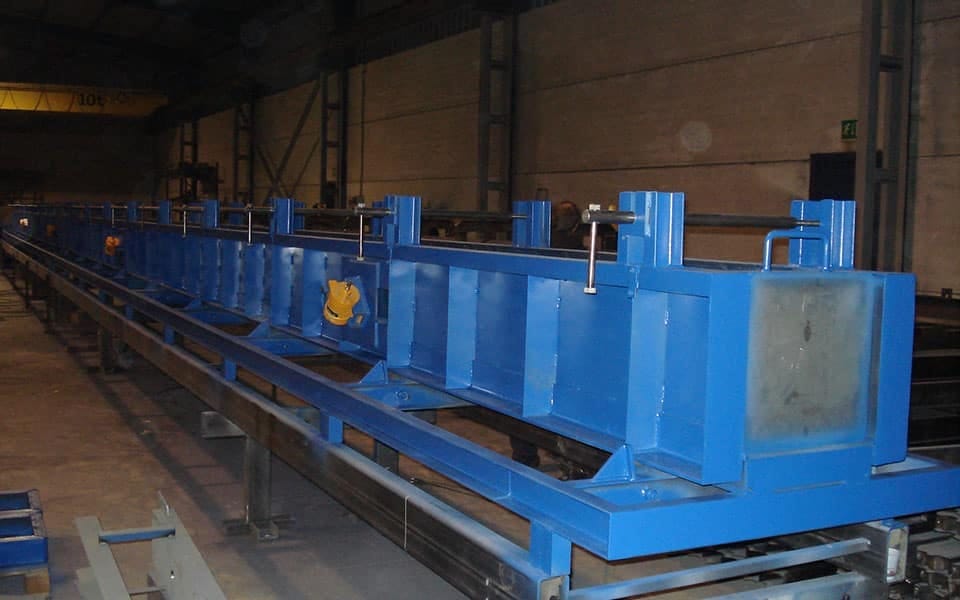

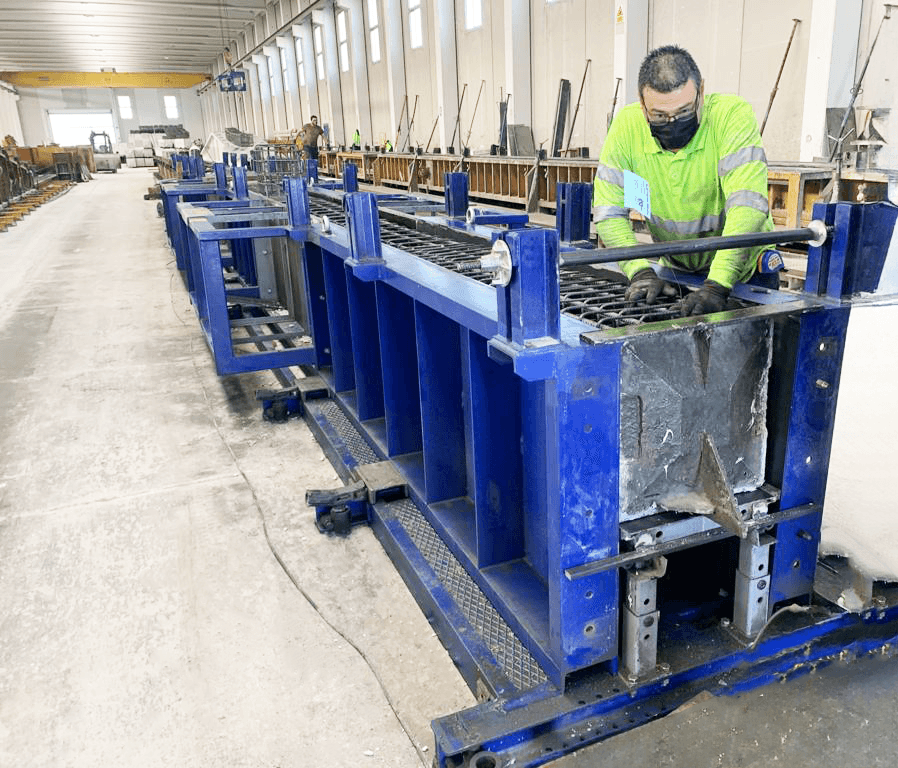

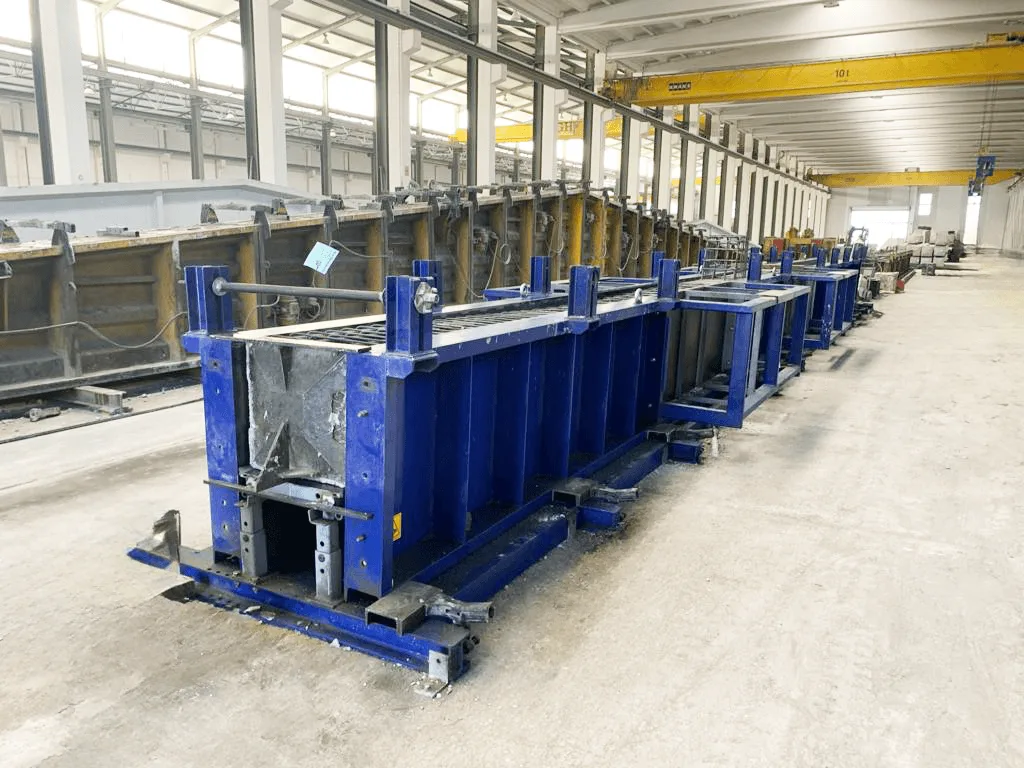

Die Form besteht aus einer Stützstruktur mit Querträgern, auf denen zwei klappbare Seiten der Form in verschiedenen Positionen befestigt werden können, um die Breite der Säulen zu regulieren.

Für die Herstellung von Säulen mit Kragsteine an der Unterseite muss eine Grube hergestellt werden, da die Form nicht erhöht ist. Wenn der Kunde es wünscht, kann die Form erhöht werden.

Bei diesem System würde der Kunde für jede spezifische Breite unterschiedliche Böden benötigen. Darüber hinaus können die austauschbaren Böden in verschiedenen Höhen angebracht werden, so dass die Form verschiedene Säulenabschnitte produzieren kann. Die auswechselbaren Böden sind mit einem abnehmbaren Gummi versehen, um die Wasserdichtigkeit zu gewährleisten und Leckagen zu verhindern.

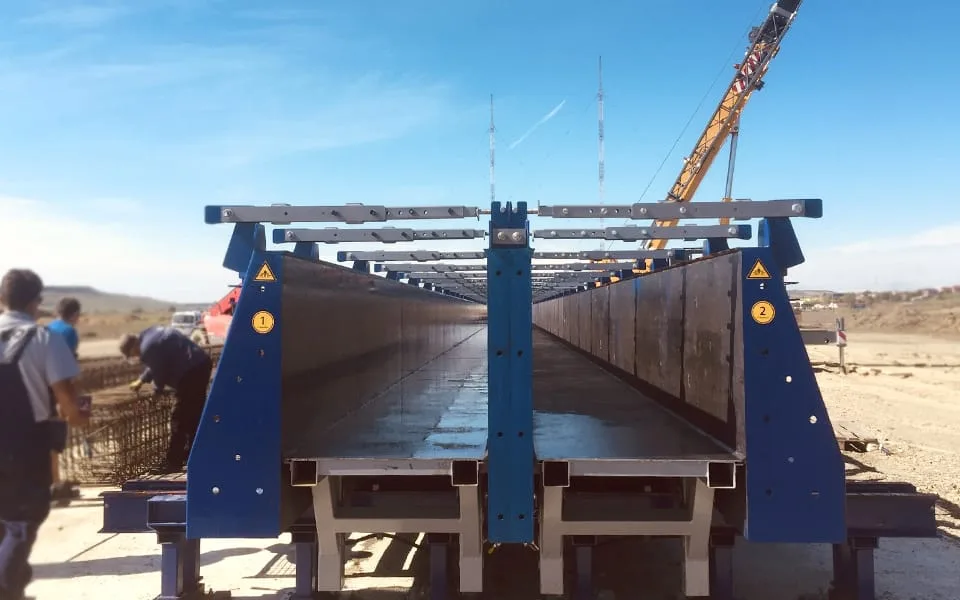

Die manuelle Doppelform (mit 2 Arbeitslinien) wird auf die gleiche Weise bedient wie die Einzelform. Es gibt 2 Konfigurationen für die Doppelform:

1. Mit einer festen Seite und 2 abnehmbaren Seiten: mit dieser Konfiguration ist es möglich, Säulen mit Kragsteine auf nur 3 Seiten herzustellen.
2. Mit einem zusätzlichen Mittelgang zwischen den Arbeitslinien: in diesem Fall können Kragsteine auf allen 4 Seiten der Säule hergestellt werden.

Die Herstellung von Säulen kann in dieser Form durch die Anwendung von Vibration beschleunigt werden, die Luftporen beseitigt und die Oberflächenbeschaffenheit und die mechanischen Eigenschaften des Fertigteils verbessert.

Ein weiteres produktivitätssteigerndes System ist die Verwendung einer Dampf- oder Heißwasserheizung, die die Temperatur des Betons erhöht und die Hydratationsreaktion des Kalksteins im Zement beschleunigt. Zu diesem Zweck kann die Form mit gerippten Rohren und Isolierfolien ausgestattet werden.
