Система производства двойных панелей

Для производства панелей широко используемых для возведения подпорных стен и подземных ограждений.

Facebook
Twitter
LinkedIn
WhatsApp
Email

Данная система специально разработана для изготовления двойных панелей, это две бетонных плиты, соединенные решетчатым каркасом.

Этот вид сборных панелей широко используется для строительства подпорных стен и подземных ограждений. Эти полые панели вставляются в выступающую арматуру фундамента, а затем заливаются бетоном так, чтобы они образовывали сплошную стену. Это позволяет избежать необходимости использования опалубки.

Производственная система для двойных панелей, разработанная Moldtech, состоит в основном из специальных поддонов и поворотного устройства на 180°.

КАНТОВАТЕЛЬ 180º

Tilting station

Данный поворотный механизм для поддонов специальной конструкции позволяет поднимать их и переворачивать на 180° для размещения поверх другого поддона для создания двойных стенок/сэндвич-стенок.

Поворот осуществляется двумя синхронизированными двигателями, активируемыми с помощью дистанционного управления для поворота поддонов на 180°. Устройство оснащено моторизованным шпинделем для регулирования положения центрального подъемного крюка и правильного выравнивания поддонов перед подъемом.

Максимальная нагрузка: 12 тонн.

Ручная блокировка поддонов.

СПЕЦИАЛЬНЫЕ ПОДДОНДЫ ДЛЯ ДВОЙНЫХ СТЕН

Pallets

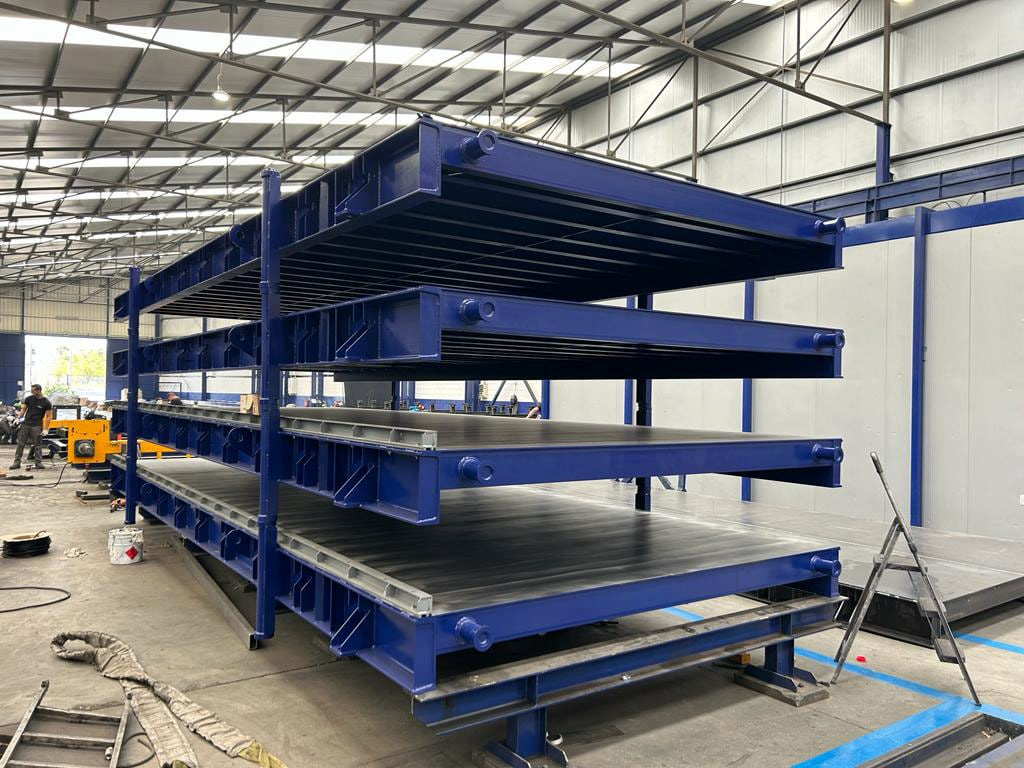

Поддоны для сэндвич/двойных стен изготовлены из структурных профилей и специально разработаны с точками крепления/подъема на обеих торцевых сторонах и ножках, что позволяет штабелировать их и облегчает центрирование друг над другом после поворота. Размер панелей варьируется в соответствии с потребностями клиента.

Перед поворотом поддонов на кантователе готовую первую стенку фиксируются на месте стальными запорами для удержания их на месте при повороте и отливке второй стенки.

В будущем эти поддоны можно будет разместить в циркуляционной системе и обеспечить возможность отливки цельных панелей.

СТАНЦИЯ КАНТОВАНИЯ

Tilting station

Полная станция кантования поддонов для облегчения демонтажа сэндвич/двойных стен. Система оснащена механической системой блокировки и наклоном с помощью гидравлических цилиндров.

Машина включает гидравлический насосный агрегат с пультом управления.

ВИБРАЦИОННАЯ СТАНЦИЯ

Vibration station

Вибрационная станция будет оснащена вибрационной системой с высокочастотными электрическими вибраторами и преобразователем частоты для идеальной настройки для получения оптимального качества бетона.

Вибрационная система также будет иметь систему фиксации с крепежными зажимами. Преобразователь частоты подает мощность на вибраторы и регулирует частоту, подаваемую на вибрационную систему, обеспечивая тем самым идеальный контроль уплотнения бетона и лучшее качество конечного продукта.

Преобразователь частоты имеет селекторы для активации различных последовательностей вибраторов, что позволяет активировать вибрацию только на половине стола. Преобразователь имеет селектор для каждого вибратора. Также имеется потенциометр и цифровой дисплей применяемой частоты вибрации.

ОПАЛУБКА

Moldtech производит все виды опалубочных систем. В этом случае в качестве опции могут быть включены винтовые (или сварные) опалубки для одной из продольных сторон паллета и магнитные опалубки со встроенными магнитами массой 450 кг для другой.

Welded formwork

Винтовая опалубка

Magnetic shuttering

Магнитная опалубка
